Hệ thống điều hòa trung tâm VRV H cho biệt thự tại Đông Anh

Thông tin dự án:

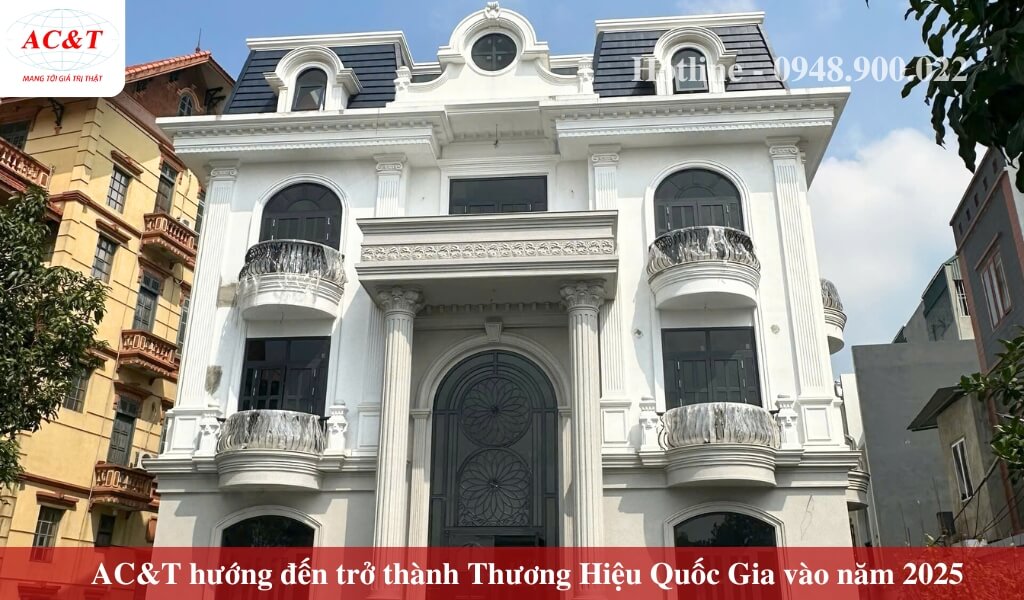

Dự án: Biệt thự 4 tầng

Chủ đầu tư: Anh An

Địa Chỉ: Thôn Giao Tác, xã Liên Hà, huyện Đông Anh, TP. Hà Nội

Năm Thi Công: 2023

Diện tích mặt sàn công trình: 160m2

Diện tích cần làm mát: >316m2

Số phòng lắp đặt: 12 phòng

Tổng chi phí: 720.000.000 đồng

Thời gian thi công phần thô: 14 ngày

Hạng Mục thi công: Hệ thống điều hòa trung tâm VRV H kết hợp treo tường

Thiết Bị: 1 tổ VRV H (1 dàn nóng công suất 229.000 BTU + 10 dàn lạnh âm trần nối ống gió 12.000 – 48.000 BTU + 1 âm trần cassette 24.000 BTU) và 1 điều hòa treo tường 9.000 BTU

Giải pháp AC&T đưa ra:

– Chủ nhà yêu cầu một hệ thống điều hòa thi công chất lượng, có tính thẩm mỹ cao và tối ưu không gian lắp đặt dàn nóng.

– Dựa theo yêu cầu của gia chủ, đội ngũ kỹ thuật của AC&T tiến hành khảo sát và lên bản vẽ chi tiết cho căn biệt thự.

– Sau khi nghiên cứu xong bản vẽ, chúng tôi quyết định lắp đặt 1 tổ VRV H kết hợp với các dàn lạnh âm trần nối ống gió và cassette cho 11 phòng trong căn nhà. Ngoài ra, chúng tôi còn lắp đặt thêm 1 điều hòa cục bộ riêng biệt công suất 9.000 BTU cho phòng của người giúp việc ở tầng 4.

– Với hệ thống điều hòa trung tâm VRV kết hợp dàn lạnh âm trần, ngôi nhà của gia chủ vừa tăng tính thẩm mỹ cao, tiết kiệm vị trí đặt cục nóng tối đa và mang lại vẻ đẹp sang trọng, đẳng cấp của ngôi nhà.

Cấu hình chi tiết:

STT	Bố trí phòng	Nội dung	Hãng sản xuất
		THIẾT BỊ ĐIỀU HÒA
I	HỆ THỐNG ĐIỀU HÒA TRUNG TÂM VRV
	Dàn nóng
	1 dàn nóng 25HP	1 dàn nóng VRV H, loại tiêu chuẩn, Model: RXYQ24AYMV là tổ ghép của 2 dàn nóng RXYQ12AYM + Công suất lạnh: 229,000 Btu/h + Loại điều hoà : hai chiều lạnh – sưởi + Điện áp : 3 pha	Daikin
A	TẦNG 1
1	– Phòng khách sảnh: 60m2	1 dàn lạnh âm trần nối ống gió Model: FXSQ125PAVE9 Công suất lạnh: 47,800 Btu/h	Daikin
2	– Phòng bếp: 30m2	1 dàn lạnh âm trần nối ống gió Model: FXSQ63PAVE9 Công suất lạnh: 24,200 Btu/h	Daikin
3	– Phòng ngủ 01: 23m2	1 dàn lạnh Loại âm trần nối ống gió Model: FXSQ50PAVE9 Công suất lạnh: 19,100 Btu/h	Daikin
B	TẦNG 2
1	– Phòng ngủ 02: 19m2	1 dàn lạnh Loại âm trần nối ống gió Model: FXSQ32PAVE9 Công suất lạnh: 12,300 Btu/h	Daikin
2	– Phòng ngủ 03: 19m2	1 dàn lạnh Loại âm trần nối ống gió Model: FXSQ32PAVE9 Công suất lạnh: 12,300 Btu/h	Daikin
3	– Phòng ngủ Master: 40m2	1 dàn lạnh âm trần nối ống gió Model: FXSQ63PAVE9 Công suất lạnh: 24,200 Btu/h	Daikin
4	– Sảnh cầu thang: 17m2	1 dàn lạnh Loại âm trần nối ống gió Model: FXSQ50PAVE9 Công suất lạnh: 19,100 Btu/h	Daikin
C	TẦNG 3
1	– Phòng ngủ 04: 23m2	1 dàn lạnh Loại âm trần nối ống gió Model: FXSQ40PAVE9 Công suất lạnh: 15,400 Btu/h	Daikin
2	– Phòng Sinh hoạt chung: 30m2	1 dàn lạnh âm trần nối ống gió Model: FXSQ63PAVE9 Công suất lạnh: 24,200 Btu/h	Daikin
3	– Phòng ngủ 05: 17m2	1 dàn lạnh Loại âm trần nối ống gió Model: FXSQ32PAVE9 Công suất lạnh: 12,300 Btu/h	Daikin
D	TẦNG 4
	– Khu sân chơi trong nhà: 23m2	1 dàn lạnh Loại âm trần Casset Model: FXFQ63AVM Công suất lạnh: 24,200 Btu/h	Daikin
II	ĐIỀU HÒA TREO TƯỜNG CỤC BỘ
	– Phòng giúp việc (tầng 4): 17m2	1 Điều hoà cục bộ treo tường Daikin Model: FTKB25XVMV + Công suất lạnh: 9,000Btu/h + Loại điều hoà : 1 chiều lạnh + Điện áp : 1 pha	Daikin

Tổng chi phí vật tư, thiết bị và máy khoảng: 720.000.000 đồng

Bảng giá áp dụng tại thời điểm tháng 6/2023.

QUÁ TRÌNH TRIỂN KHAI DỰ ÁN

GIAI ĐOẠN 1: KHẢO SÁT CÔNG TRÌNH

AC&T bắt đầu khảo sát dự án từ khi văn phòng vẫn đang thi công phần thô. Chúng tôi tiến hành lên bản vẽ, lập dự toán ban đầu cho chủ đầu tư.

GIAI ĐOẠN 2: GIAO MÁY VÀ THI CÔNG LẮP ĐẶT

Một số hình ảnh giao máy cho công trình:

Một số hình ảnh thi công và lắp đặt của AC&T tại công trình:

GIAI ĐOẠN 3: HOÀN THIỆN VÀ BÀN GIAO

Các Bước Thi Công – Lắp Đặt Điều Hòa Trung Tâm VRV AC&T

Bước 1: Lắp đặt ống chờ qua tường (xà li xuyên tường).

Bước 2: Lắp đặt dàn lạnh giấu trần nối ống gió (FCU).

Bước 3: Lắp đặt ti treo, cùm treo, gối lót bảo vệ bảo ôn.

Bước 4: Lắp đặt ống ga, bảo ôn, dây điện.

Bước 5: Lắp đặt ống nước ngưng.

Bước 6: Lắp đặt ống gió.

Bước 7: Bọc bảo ôn.

Bước 8: Lắp đặt đi dây điều khiển.

Bước 9: Lắp đặt dàn nóng máy lạnh trung tâm.

Bước 10: Thử áp đường ống nito.

Bước 11: Hút chân không.

Bước 12: Nạp ga bổ sung điều hòa trung tâm
