Cấu tạo dàn lạnh điều hòa VRV gồm những gì? 14 bộ phận

Cấu tạo dàn lạnh điều hòa VRV gồm những gì? Tìm hiểu quạt, dàn trao đổi nhiệt, bộ lọc, máng nước, van tiết lưu và nguyên lý hoạt động.

1. Dàn lạnh điều hòa VRV là gì?

Dàn lạnh VRV là thiết bị được lắp trong khu vực cần điều hòa, kết nối với dàn nóng thông qua hệ thống đường ống môi chất lạnh.

Khi làm lạnh, môi chất lạnh hấp thụ nhiệt từ không khí trong phòng thông qua dàn trao đổi nhiệt. Quạt sẽ đưa không khí đi qua dàn lạnh rồi thổi trở lại phòng.

Khi sử dụng hệ thống VRV hai chiều, dàn lạnh cũng có thể hoạt động ở chế độ sưởi nếu thiết bị và cấu hình hệ thống hỗ trợ.

Điểm khác biệt của hệ thống VRV là một dàn nóng hoặc cụm dàn nóng có thể kết nối với nhiều dàn lạnh. Tùy thiết kế, từng khu vực có thể được điều khiển riêng theo nhu cầu sử dụng.

2. Cấu tạo dàn lạnh điều hòa VRV gồm những bộ phận nào?

Tùy loại dàn lạnh và từng model, cấu tạo chi tiết có thể khác nhau. Tuy nhiên, các bộ phận thường gặp gồm:

1. Vỏ dàn lạnh

• Khung và vỏ bảo vệ toàn bộ linh kiện.
• Mặt nạ, cửa hút gió và cửa thổi gió.
• Lớp cách nhiệt bên trong để hạn chế đọng sương và thất thoát nhiệt.
• Với dàn cassette, vỏ thường có mặt panel trang trí và các cánh đảo gió ở nhiều hướng.

2. Lưới lọc không khí

• Được đặt tại cửa gió hồi.
• Giữ lại bụi, tóc và các hạt bẩn lớn trước khi không khí đi qua dàn trao đổi nhiệt.
• Một số model có thêm bộ lọc khử mùi, lọc bụi mịn hoặc lọc đặc biệt.

3. Dàn trao đổi nhiệt

Đây là bộ phận quan trọng nhất, thường gồm:

• Ống đồng dẫn môi chất lạnh.
• Các lá nhôm tản nhiệt.
• Đầu chia gas hoặc bộ phân phối môi chất.

Khi làm lạnh, môi chất lạnh bay hơi trong dàn trao đổi nhiệt và hấp thụ nhiệt từ không khí đi qua. Khi sưởi, chu trình được đảo chiều và dàn lạnh có thể hoạt động như dàn ngưng tụ để cấp nhiệt cho phòng.

4. Quạt dàn lạnh

Thông thường là quạt ly tâm dạng lồng sóc, có nhiệm vụ:

• Hút không khí trong phòng qua lưới lọc.
• Đẩy không khí qua dàn trao đổi nhiệt.
• Thổi không khí đã được làm lạnh hoặc sưởi trở lại phòng.

Dàn lạnh nối ống gió có thể sử dụng quạt ly tâm áp suất cao hơn để đẩy gió qua hệ thống ống gió.

5. Mô-tơ quạt

• Dẫn động quạt dàn lạnh.
• Thường là mô-tơ DC hoặc mô-tơ điều khiển biến tốc.
• Cho phép điều chỉnh lưu lượng gió theo nhiều cấp hoặc theo tín hiệu điều khiển tự động.

6. Máng nước ngưng

• Hứng nước ngưng tụ chảy ra từ dàn trao đổi nhiệt khi làm lạnh.
• Được thiết kế có độ dốc để dẫn nước về đường ống thoát.
• Cần được vệ sinh định kỳ để tránh tắc nghẽn, tràn nước và phát sinh mùi.

7. Bơm nước ngưng

• Có ở nhiều loại dàn cassette âm trần và một số dàn âm trần nối ống gió.
• Bơm nước ngưng lên cao để thoát qua đường ống.
• Một số dàn treo tường tiêu chuẩn chỉ sử dụng thoát nước tự nhiên, không có bơm.

8. Cửa gió và cánh đảo gió

Bao gồm:

• Cửa gió hồi.
• Cửa gió cấp.
• Cánh đảo gió lên xuống.
• Cánh đảo gió trái phải.
• Cơ cấu mô-tơ điều khiển cánh gió.

Bộ phận này giúp phân phối luồng không khí đều hơn trong phòng.

9. Bo mạch điều khiển

Bo mạch điện tử là trung tâm điều khiển của dàn lạnh, thường đảm nhiệm:

• Nhận tín hiệu từ remote hoặc bộ điều khiển trung tâm.
• Điều khiển mô-tơ quạt.
• Điều khiển van tiết lưu điện tử.
• Điều khiển cánh đảo gió.
• Giao tiếp với dàn nóng thông qua đường truyền tín hiệu.
• Phát hiện lỗi và bảo vệ thiết bị.

10. Van tiết lưu điện tử

• Điều chỉnh lượng môi chất lạnh đi vào dàn trao đổi nhiệt.
• Giúp kiểm soát công suất làm lạnh hoặc sưởi.
• Là bộ phận quan trọng giúp hệ thống VRV phân phối môi chất phù hợp với tải của từng phòng.

Vị trí van có thể thay đổi tùy thiết kế hệ thống và từng model; một số hệ thống bố trí cụm van ở dàn lạnh, một số bố trí trong hộp REFNET hoặc cụm phân nhánh bên ngoài.

11. Cảm biến

Dàn lạnh VRV thường có nhiều cảm biến, chẳng hạn:

• Cảm biến nhiệt độ gió hồi.
• Cảm biến nhiệt độ dàn trao đổi nhiệt.
• Cảm biến nhiệt độ đường ống môi chất.
• Cảm biến chống đóng băng dàn.
• Cảm biến mức nước trong máng ngưng.
• Cảm biến hiện diện hoặc cảm biến nhiệt độ phòng, tùy model.

Các cảm biến giúp hệ thống điều chỉnh công suất, kiểm soát nhiệt độ và bảo vệ thiết bị.

12. Đường ống môi chất lạnh

Gồm:

• Ống gas.
• Ống lỏng.
• Đoạn ống kết nối với dàn lạnh.
• Lớp bảo ôn bên ngoài đường ống.

Trong hệ thống VRV, dàn lạnh nhận môi chất lạnh từ dàn nóng thông qua mạng đường ống và các bộ chia môi chất.

13. Đường thoát nước ngưng

• Dẫn nước ngưng từ máng nước ra hệ thống thoát nước.
• Có thể thoát tự nhiên hoặc thông qua bơm nước ngưng.
• Cần bảo đảm độ dốc và kích thước đường ống phù hợp để tránh đọng nước.

14. Cửa gió hồi và cửa gió cấp

• Cửa gió hồi: hút không khí trong phòng vào dàn lạnh.
• Cửa gió cấp: đưa không khí sau khi xử lý trở lại phòng.
• Ở dàn nối ống gió, hai cửa này được kết nối với hệ thống ống gió thay vì sử dụng mặt nạ trực tiếp.

Sơ đồ luồng không khí cơ bản

Không khí trong phòng → cửa gió hồi → lưới lọc → quạt lồng sóc → dàn trao đổi nhiệt → cửa gió cấp → không khí đã được làm lạnh hoặc sưởi

3. Nguyên lý hoạt động của dàn lạnh điều hòa VRV

Có thể hiểu nguyên lý hoạt động của dàn lạnh VRV qua các bước sau:

Bước 1: Người dùng cài đặt chế độ và nhiệt độ cần sử dụng.

Bước 2: Hệ thống điều khiển phối hợp giữa dàn nóng và dàn lạnh để đáp ứng nhu cầu của khu vực.

Bước 3: Môi chất lạnh đi vào dàn trao đổi nhiệt theo điều kiện vận hành được điều khiển.

Bước 4: Quạt đưa không khí trong phòng đi qua dàn trao đổi nhiệt. Ở chế độ làm lạnh, không khí được làm mát trước khi thổi trở lại phòng.

Bước 5: Nước ngưng hình thành trên dàn lạnh được thu gom và dẫn ra ngoài.

Bước 6: Cảm biến liên tục theo dõi điều kiện vận hành để hệ thống điều chỉnh phù hợp.

Với hệ thống VRV hai chiều, quá trình trao đổi nhiệt sẽ thay đổi khi chuyển sang chế độ sưởi.

Kết luận

Cấu tạo dàn lạnh điều hòa VRV gồm các bộ phận chính như dàn trao đổi nhiệt, quạt, bộ lọc, hệ thống thoát nước ngưng, van tiết lưu, cảm biến và bo mạch điều khiển. Tùy thiết kế, mỗi loại dàn lạnh còn có những bộ phận riêng để phù hợp với cách lắp đặt và phân phối gió.

Nếu đang lựa chọn hệ thống VRV cho nhà ở, biệt thự hoặc văn phòng, tôi khuyên bạn nên chọn loại dàn lạnh dựa trên công năng từng phòng, không gian lắp đặt, yêu cầu thẩm mỹ và khả năng bảo dưỡng sau này.

Điều quan trọng không chỉ là chọn đúng thiết bị mà còn phải thiết kế, lắp đặt và vận hành đúng kỹ thuật.

Bài viết liên quan:

• Cấu tạo & nguyên lý điều hoà trung tâm vrv

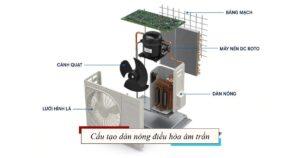

• Cấu tạo dàn nóng vrv
