Cấu Tạo Dàn Lạnh Điều Hòa Âm Trần: Chi Tiết 8 Bộ Phận

Khi lựa chọn hoặc giám sát thi công hệ thống điều hòa giấu trần, việc hiểu rõ cấu tạo dàn lạnh điều hòa âm trần đóng vai trò quyết định giúp bạn đánh giá đúng chất lượng thiết bị, tối ưu quy trình lắp đặt và chủ động trong bảo trì. Dù là dòng Cassette hay Nối ống gió, dàn lạnh âm trần đều được cấu thành từ những bộ phận kỹ thuật phức tạp nhằm đảm bảo hiệu suất làm lạnh mạnh mẽ và vận hành êm ái. Dưới đây là phân tích chi tiết 8 bộ phận cốt lõi từ góc nhìn của kỹ sư HVAC thực chiến.

Cấu tạo dàn lạnh điều hoà âm trần

Cấu Tạo Chi Tiết 8 Bộ Phận Cốt Lõi Trong Dàn Lạnh Âm Trần

Dàn lạnh âm trần là nơi thực hiện chu trình trao đổi nhiệt chính giữa môi chất lạnh và không khí trong phòng. Cấu tạo điều hòa âm trần bên trong bao gồm 8 thành phần quan trọng sau:

Dàn Trao Đổi Nhiệt

Đây là trái tim của hệ thống bốc hơi, nơi diễn ra quá trình hấp thụ nhiệt trực tiếp từ không khí trong phòng nhờ môi chất lạnh bay hơi áp suất thấp.

• Ống đồng nòng rãnh xoắn: Sử dụng ống đồng C12200 chất lượng cao. Mặt trong ống được gia công rãnh xoắn vi mô, giúp tăng hệ số truyền nhiệt đối lưu và mở rộng diện tích tiếp xúc môi chất lên tới 25% – 30% so với ống đồng trơn.
• Lá tản nhiệt nhôm phủ lớp bảo vệ: Cánh tản nhiệt nhôm mật độ cao được ép cơ học bám chặt vào ống đồng. Bề mặt được phủ lớp gia cường có khả năng chống oxy hóa, chống ăn mòn bởi hơi muối và ngăn hiện tượng giọt nước đọng gây cản trở lưu lượng gió.

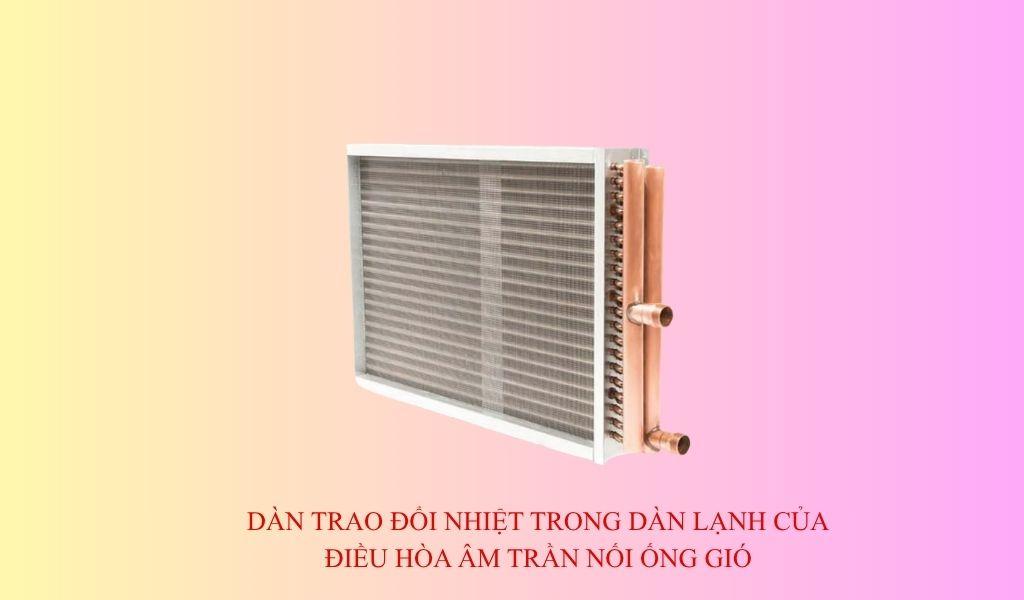

Dàn trao đổi nhiệt âm trần nối ống gió

Hệ Thống Quạt & Động Cơ Khí Động Học

Mô-đun khí động học quyết định lưu lượng gió cung cấp và tiêu chuẩn độ ồn vận hành của thiết bị.

• Quạt ly tâm: Thiết kế cánh quạt ly tâm cong về phía trước giúp tối ưu hóa đường cong áp suất tĩnh. Quạt tạo ra lưu lượng gió lớn, duy trì dòng khí ổn định mà vẫn triệt tiêu tối đa dòng xoáy gây ra tiếng ồn.
• Động cơ DC Inverter vô cấp: Động cơ một chiều không chổi than cho phép điều khiển chính xác dải tốc độ quạt theo lệnh từ PCB. Thiết kế này giúp tiết kiệm điện năng tới 35% và duy trì độ tĩnh lặng hoàn hảo.

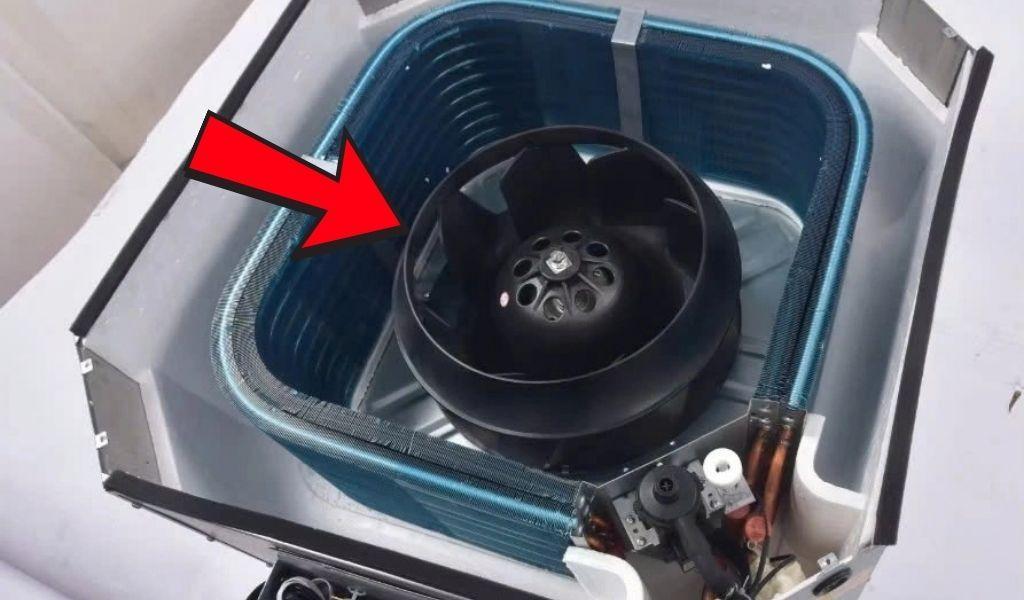

Hệ thống quạt âm trần cassette

Bơm Nước Ngưng Tự Động

Điểm khác biệt kỹ thuật cốt lõi giữa dàn lạnh âm trần và dòng máy treo tường dân dụng chính là mô-đun xả nước cưỡng bức.

• Bơm trợ lực nâng cột áp cao: Tích hợp động cơ bơm mini có khả năng đẩy nước ngưng lên độ cao 700 – 850 mm tính từ đáy máy.
• Tối ưu không gian hạ trần: Cơ chế bơm cưỡng bức giúp kỹ thuật viên chủ động tạo độ dốc cho tuyến ống PVC xả thải, loại bỏ hoàn toàn hiện tượng võng ống gây ứ đọng nước và giảm tối đa chiều cao hạ trần thạch cao.

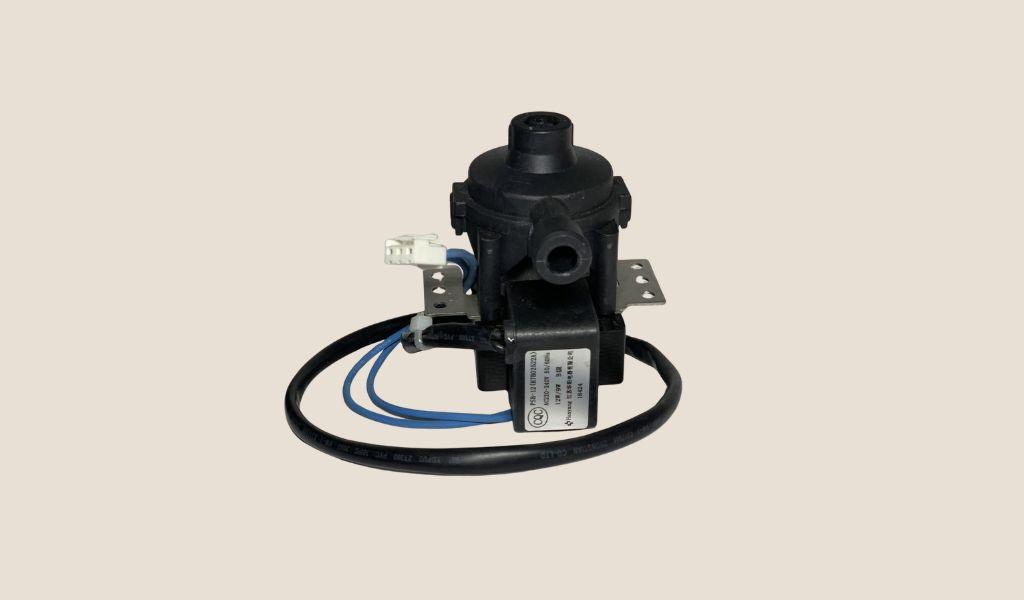

Bơm nước ngưng

Bo Mạch Điều Khiển Trung Tâm & Cảm Biến Chuyên Dụng

Trung tâm điều hành và giám sát an toàn toàn bộ trạng thái làm lạnh của dàn lạnh.

• Bo mạch chính: Vi xử lý trung tâm làm nhiệm vụ phân tích tín hiệu từ thuật toán PID để điều khiển mở van tiết lưu, thay đổi tốc độ quạt và giao tiếp dữ liệu với dàn nóng.
• Hệ thống cảm biến Kép:
  – Sensors nhiệt độ hồi: Giám sát chính xác nhiệt độ tải phòng để điều tiết năng lượng lạnh.
  – Sensors nhiệt độ dàn: Giám sát độ sôi của môi chất trong ống đồng, tự động ngắt máy cảnh báo khi có nguy cơ đóng băng dàn hoặc thiếu hụt môi chất.

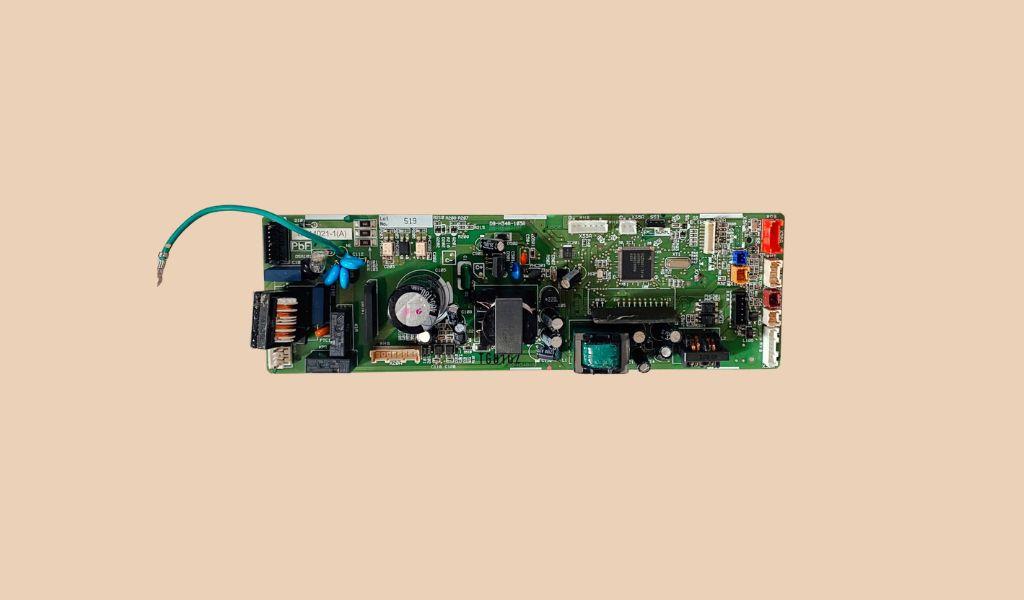

Bo mạch

Khay Hứng Nước Ngưng & Phao Báo Tràn An Toàn

Cụm linh kiện phòng vệ, ngăn chặn tuyệt đối rủi ro sự cố tràn nước gây hỏng hóc trần thạch cao và hệ thống nội thất bên dưới.

• Khay nước ngưng EPS cách nhiệt: Đúc liền khối từ nhựa ABS gia cường, mặt ngoài bọc đệm xốp EPS chống hiện tượng cầu nhiệt và ngưng tụ hơi nước bề mặt.
• Công tắc phao báo tràn: Khi đường ống xả tắc nghẽn, nước dâng làm đẩy phao ngắt. PCB ngay lập tức nhận tín hiệu để ngắt van tiết lưu, dừng máy nén và phát mã lỗi (A7, E6…) trên màn hình điều khiển.

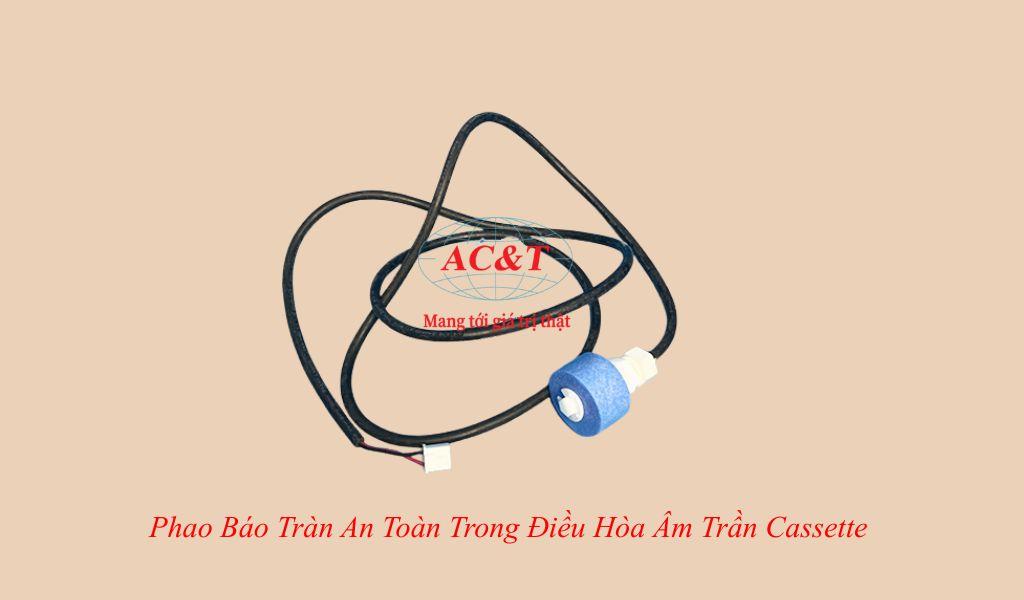

Phao báo tràn an toàn

Hệ Thống Phin Lọc & Lưới Lọc Khí Tích Hợp

Thành phần xử lý sơ bộ chất lượng không khí trước khi đi vào dàn trao đổi nhiệt.

• Màng lọc thô dệt mật độ cao: Giữ lại các hạt bụi cơ học, xơ vải và tạp chất lơ lửng, ngăn ngừa hiện tượng bám bẩn làm nghẹt các khe lá tản nhiệt.
• Lưới lọc vi sinh: Phủ vi lượng Ion Bạc hoặc trà xanh giúp ức chế sự sinh sôi của nấm mốc và vi khuẩn trong môi trường ẩm ướt nội bộ dàn lạnh.

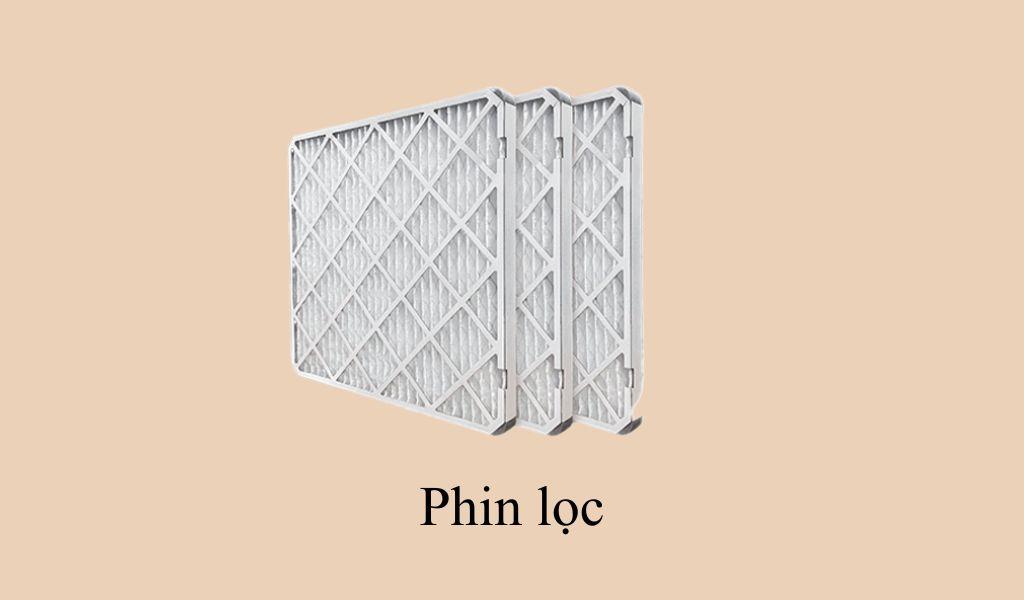

Hệ thống phin lọc

Van Tiết Lưu Điện Tử

Đối với các hệ thống điều hòa âm trần trung tâm hoặc Multi Inverter, EEV được tích hợp trực tiếp ngay tại đầu vào dàn lạnh.

• Cơ chế điều tiết lưu lượng: Sử dụng động cơ bước điều khiển kim van mở chính xác từng milimet, cho phép căn chỉnh lưu lượng gas lạnh nạp vào dàn bốc hơi theo đúng tải nhiệt thời gian thực, duy trì nhiệt độ phòng ổn định với sai số chỉ ± 0.5°C.

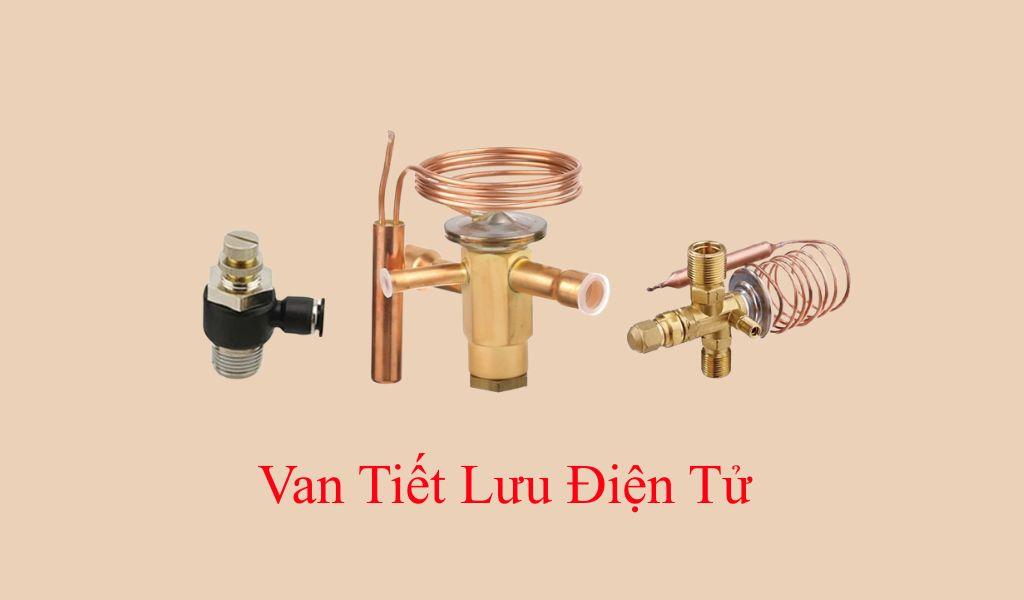

Van lưu điện tử

Vỏ Máy Bao Che & Bộ Định Hình Luồng Khí

Cấu trúc vỏ bảo vệ cơ học kiêm nhiệm chức năng dẫn hướng dòng khí thoát ra.

• Dòng âm trần Cassette: Tích hợp mặt nạ Panel tiêu chuẩn với hệ thống cánh lật độc lập điều khiển bằng động cơ bước, hỗ trợ đảo gió 360° hoặc 4 hướng. Mặt nạ Panel của dòng Cassette không chỉ đóng vai trò định hình luồng gió 360° mà còn tạo điểm nhấn sang trọng cho trần thạch cao. Theo phân tích về lựa chọn máy lạnh âm trần giữa không gian và hiệu năng từ Daikin, thiết kế mỏng nhẹ của dàn lạnh giúp tiết kiệm đáng kể khoảng không gian hạ trần.
• Dòng âm trần Nối ống gió: Vỏ bằng thép mạ kẽm tôn dày bọc cách nhiệt PE trong và ngoài, tích hợp sẵn các cổ cắm ống gió đáp ứng đa dạng phương án thiết kế cửa gió nghệ thuật.

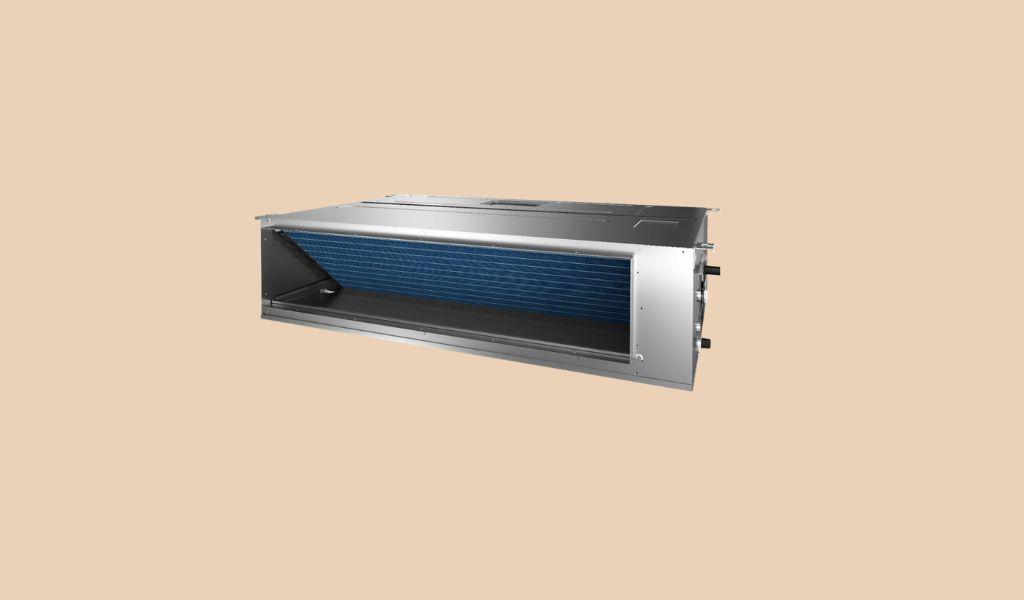

Vỏ máy dàn lạnh âm trần nối ống gió

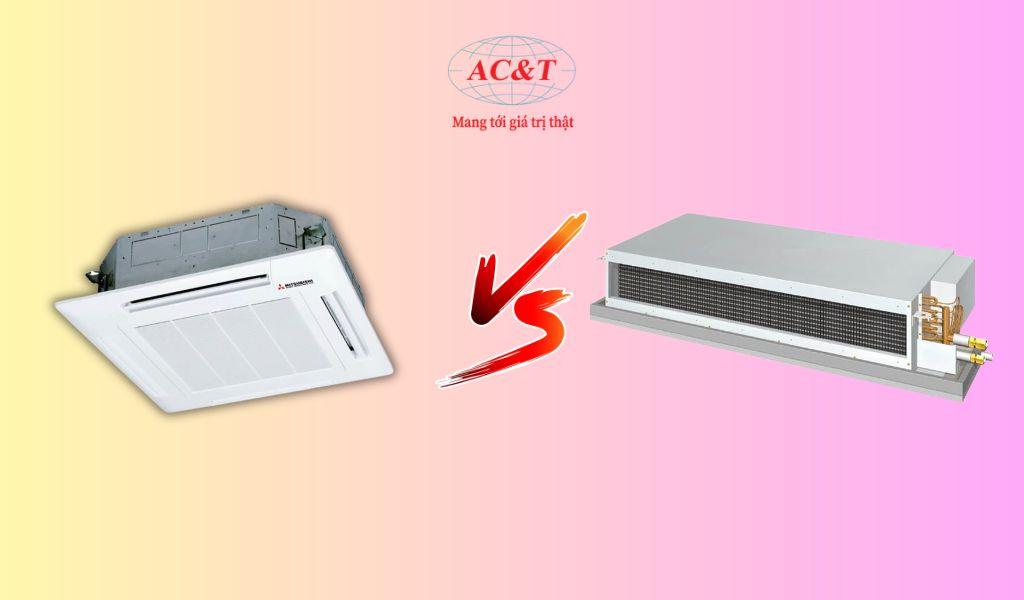

Phân Biệt Cấu Tạo Dàn Lạnh: Cassette vs Nối Ống Gió

Dù đều hoạt động dựa trên nguyên lý bốc hơi môi chất lạnh cưỡng bức và trang bị cơ cấu bơm xả nước ngưng, dàn lạnh Cassette và Nối ống gió lại có sự khác biệt bản chất về kiến trúc vỏ bao che, cơ chế động lực học dòng khí và khả năng làm chủ áp suất tĩnh:

Bảng So Sánh Đối Chiếu Kỹ Thuật Chi Tiết

So sánh âm trần ống gió và cassette

Phân Tích Sự Khác Biệt Dưới Góc Độ Lắp Đặt & Vận Hành

1. Sự khác biệt về Động lực học dòng khí

• Dàn lạnh Cassette: Hút không khí nóng ở tâm mặt nạ và thổi không khí lạnh ra 4 hướng hoặc xoay 360° quanh chu vi máy. Luồng gió có vận tốc gió đầu ra lớn, phù hợp cho các không gian mở nhưng hạn chế trong việc chia nhỏ khí lạnh sang các phòng phụ.
• Dàn lạnh Nối ống gió: Không khí được hút về qua một hoặc nhiều cửa hút, qua dàn bốc hơi để làm lạnh, sau đó quạt áp suất cao sẽ nén dòng khí đẩy qua hệ thống ống gió tiêu âm đến từng cửa thổi. Điều này giúp kỹ thuật viên tự do làm mát cho các không gian dị hình, phòng có nhiều vách ngăn hoặc trần giật cấp.

Dòng khí

2. Sự khác biệt về Kiến trúc tiêu âm

• Dàn lạnh Cassette: Tiếng ồn vận hành bao gồm tiếng động cơ quạt ly tâm và tiếng gió va đập trực tiếp vào cánh lật mặt nạ, phát ra ngay tại không gian phòng.
• Dàn lạnh Nối ống gió: Dàn lạnh nằm giấu sâu trên trần thạch cao. Tiếng ồn động cơ được triệt tiêu đáng kể nhờ khoảng cách truyền dẫn dài và lớp bông thủy tinh/mút tiêu âm lót bên trong hộp gió và đường ống gió mềm. Độ ồn chạm ngưỡng tĩnh lặng tuyệt đối.

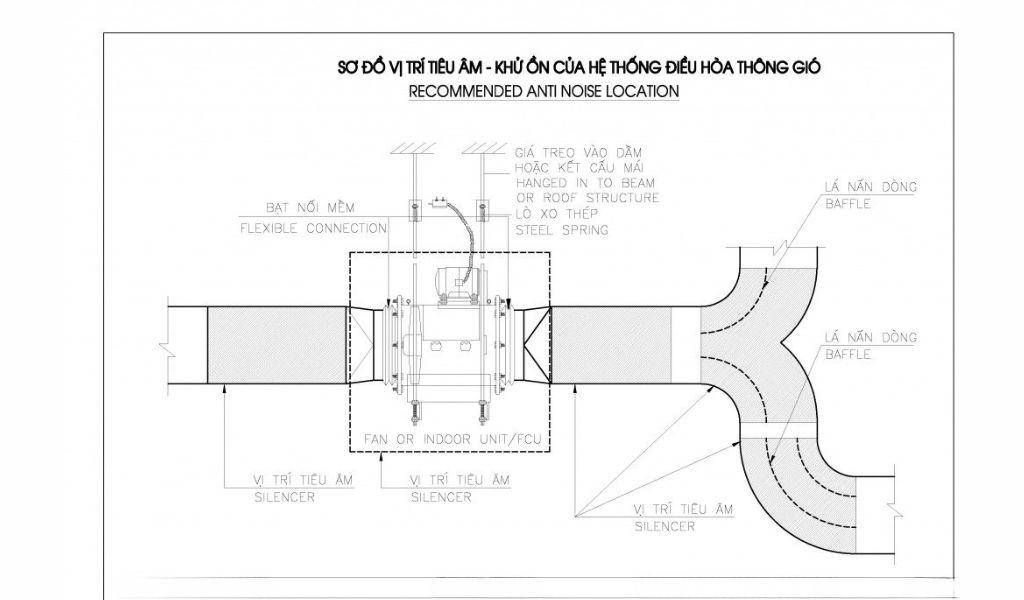

Vị trí tiêu âm

Hãy tham khảo thêm quy trình vận hành điều hoà âm trần.

Sơ Đồ Nguyên Lý Hoạt Động Của Dàn Lạnh Điều Hòa Âm Trần

Chu trình làm lạnh của dàn lạnh âm trần diễn ra khép kín qua hai chu trình song song:

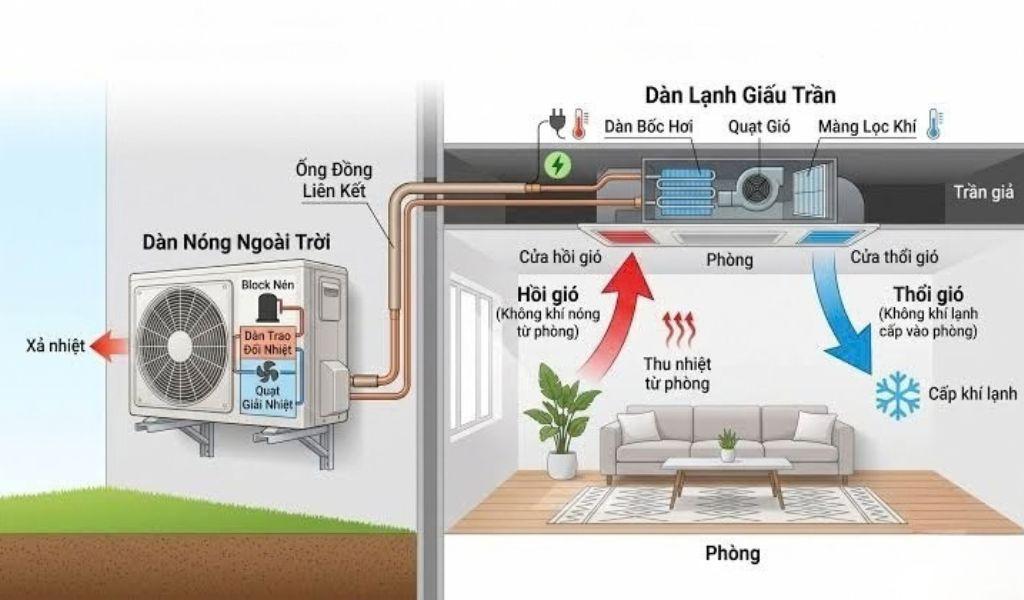

Chu Trình Lấy Nhiệt Không Khí Trong Phòng

• Quạt ly tâm hút không khí nóng ẩm trong phòng đi qua lưới lọc bụi.
• Không khí va chạm với bề mặt dàn bốc hơi đang chứa môi chất lạnh ở nhiệt độ thấp.
• Môi chất hấp thụ nhiệt từ không khí, chuyển từ dạng lỏng sang dạng hơi. Không khí sau khi mất nhiệt trở nên mát lạnh và được quạt thổi ngược lại vào phòng.

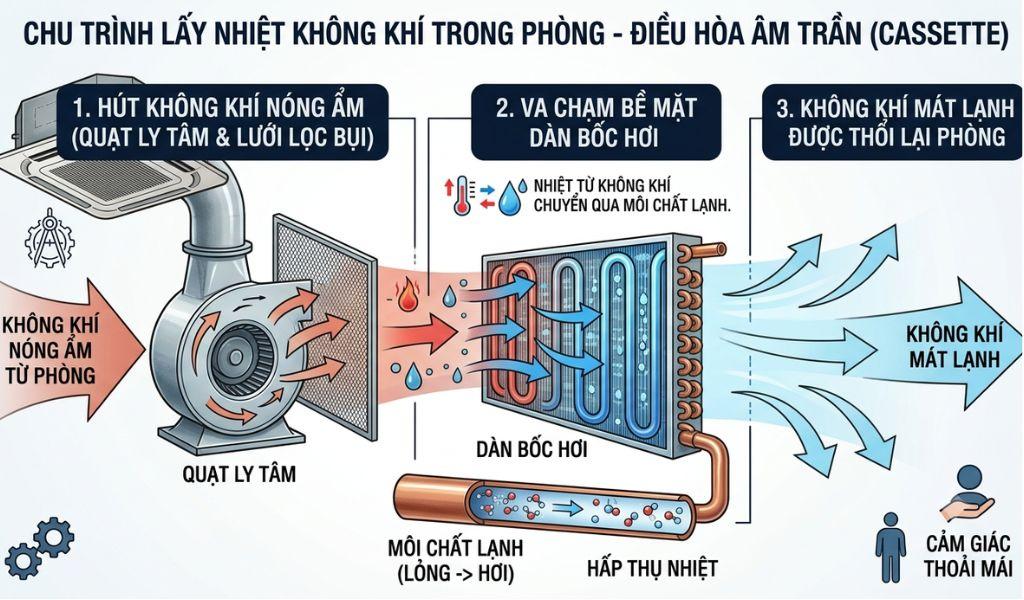

Chu trình lấy nhiệt không khí trong phòng

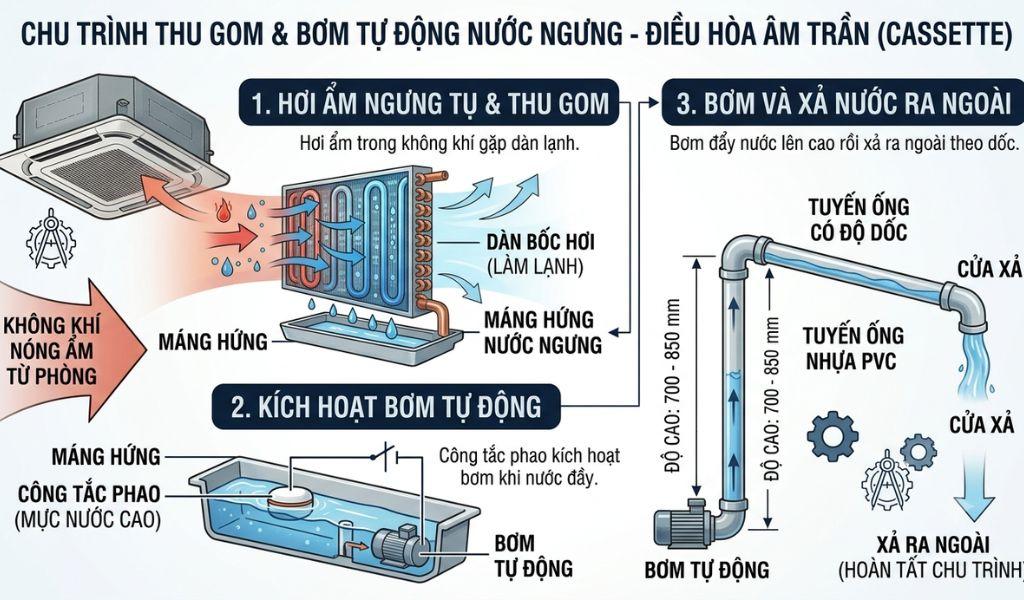

Chu Trình Thu Gom & Bơm Tự Động Nước Ngưng

• Hơi ẩm trong không khí khi gặp dàn lạnh bị ngưng tụ thành các giọt nước và chảy gom về máng hứng.Khi mực nước trong máng đạt mức quy định, công tắc phao kích hoạt bơm trợ lực.
• Bơm đẩy nước ngưng lên độ cao 700 – 850 mm rồi xả ra ngoài theo tuyến ống nhựa PVC có độ dốc.

Chu trình thu gom & Bơm tự động nước ngưng

Vậy bạn đã biết dàn lạnh điều hoà âm trần hoạt động như thế nào rồi đúng không? Hãy quan phần tiếp theo sẽ giúp bạn biết được các sự cố để tránh trong khi sử dụng.

Các Sự Cố Cấu Tạo Thường Gặp & Bảng Chẩn Đoán Khắc Phục

Cảnh báo an toàn & Bảo hộ kỹ thuật
Trực tiếp ngắt aptomat nguồn cấp cho dàn lạnh trước khi kiểm tra bo mạch PCB, đo đạc linh kiện điện hoặc tháo lắp vệ sinh khay nước ngưng.

Bảng Tra Cứu Sự Cố, Nguyên Nhân & Biện Pháp Xử Lý

Lỗi tràn nước trần thạch cao

Kết Luận

Dàn lạnh âm trần là mắt xích cốt lõi quyết định đến hiệu suất làm lạnh, độ ồn vận hành và tuổi thọ của toàn bộ hệ thống HVAC. Việc nắm vững cấu tạo 8 bộ phận trung tâm — từ dàn bốc hơi, quạt ly tâm cho đến bơm xả nước ngưng — chính là nền tảng để tối ưu hóa khâu thiết kế, lắp đặt chuẩn kỹ thuật và chủ động bắt bệnh sự cố ngay từ giai đoạn đầu.

Dù lựa chọn giải pháp Cassette tiện lợi hay Nối ống gió thẩm mỹ cao, tính bền vững của công trình luôn phụ thuộc vào chất lượng thi công và quy trình bảo dưỡng định kỳ.
