Cấu Tạo Dàn Nóng Điều Hòa Âm Trần: Bóc Tách 7 Bộ Phận Cốt Lõi

Cấu tạo dàn nóng điều hoà âm trần đóng vai trò quyết định đến 70% hiệu suất xả nhiệt, độ bền vận hành và lượng điện năng tiêu thụ của toàn bộ hệ thống điều hòa thương mại. Khác với các dòng máy treo tường dân dụng, dàn nóng âm trần sở hữu cấu trúc cơ điện phức tạp với máy nén công suất lớn, bo mạch biến tần thông minh và dàn ngưng tụ chuyên dụng chịu tải cao. Hãy cùng tôi bóc tách chi tiết 7 bộ phận cốt lõi bên trong dàn nóng để nắm vững nguyên lý hoạt động, hỗ trợ quá trình lựa chọn thiết bị và giám sát thi công chuẩn kỹ thuật.

Cấu tạo dàn nóng điều hòa âm trần

Cấu Tạo Chi Tiết 7 Bộ Phận Cốt Lõi Trong Dàn Nóng Âm Trần

Dàn nóng đóng vai trò là “trạm xả nhiệt” của hệ thống điều hòa âm trần. Tại đây, môi chất lạnh mang nhiệt từ phòng được máy nén nâng áp suất, đẩy qua dàn ngưng tụ để giải nhiệt ra môi trường.

Cấu tạo cơ điện của dàn nóng âm trần gồm 7 bộ phận cốt lõi:

Máy Nén (Compressor) – Trái Tim Dàn Nóng

Máy nén hút hơi gas hạ áp từ dàn lạnh, nén lên áp suất và nhiệt độ cao để đẩy sang dàn ngưng.

• Công nghệ Scroll & Twin Rotary: Sử dụng máy nén Rotary cho công suất nhỏ và Scroll cho công suất lớn giúp vận hành êm, chịu tải cao.
• Biến tần Inverter: Động cơ BLDC điều chỉnh tần số linh hoạt theo tải thực tế, giúp tiết kiệm 30% – 50% điện năng và loại bỏ dòng khởi động nhọn.

Máy nén

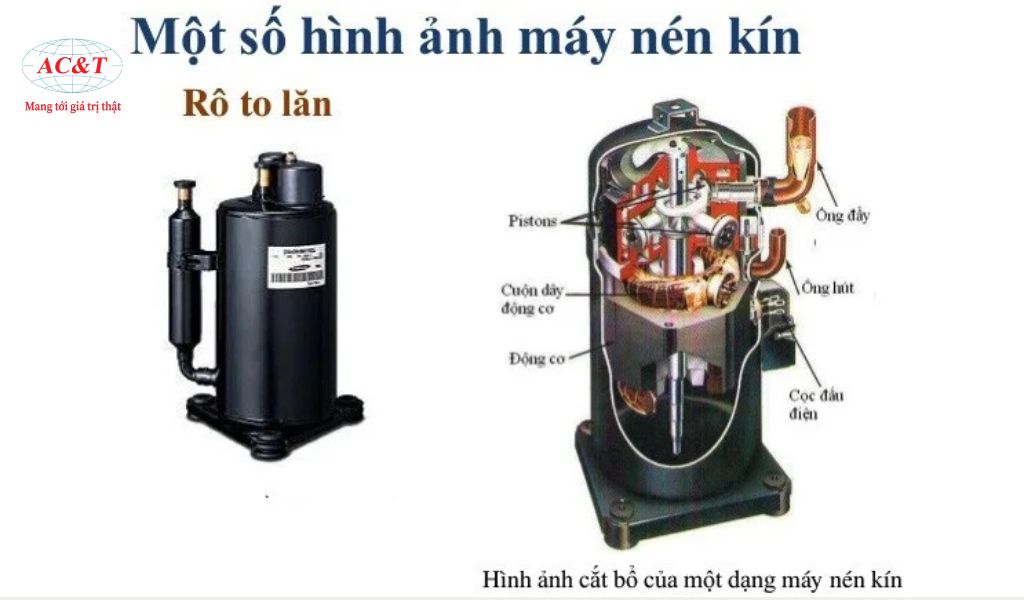

Xem chi tiết về cấu tạo máy nén của điều hòa âm trần

Dàn Trao Đổi Nhiệt Ngưng Tụ

Nơi môi chất lạnh xả nhiệt ra ngoài để ngưng tụ từ dạng hơi sang dạng lỏng.

• Ống đồng rãnh xoắn: Mặt trong ống đồng C12200 gia công rãnh vi mô, tăng diện tích tiếp xúc và hiệu suất truyền nhiệt thêm 25% – 30%.
• Lá tản nhiệt nhôm gia cường: Phủ lớp chống ăn mòn GoldFin hoặc BlueFin giúp chống chịu mưa axit, hơi muối biển và hóa chất.

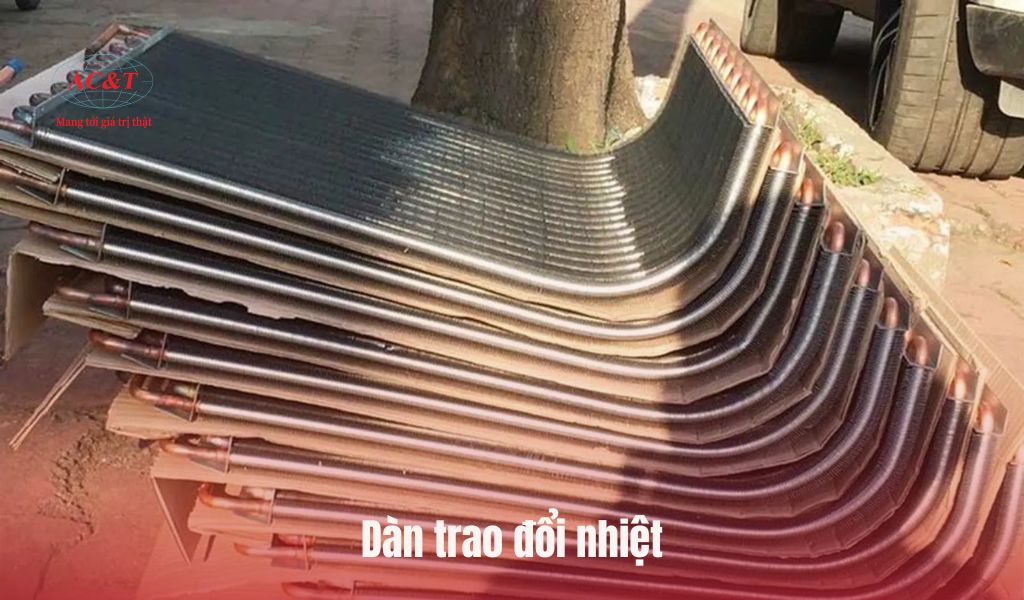

Dàn trao đổi nhiệt trong cục nóng

Quạt Dàn Nóng & Động Cơ Khí Động Học

Tạo lưu lượng gió cưỡng bức lớn thổi qua dàn ngưng để giải nhiệt.

• Quạt hướng trục: Cánh quạt vát chống xoáy gió, đẩy lưu lượng khí lớn nhưng hạn chế tối đa tiếng ồn.
• Động cơ DC không chổi than: Bo mạch tự động điều phối tốc độ quay theo nhiệt độ môi trường và áp suất hệ thống.

Quạt tản nhiệt dàn nóng

Bo Mạch Điều Khiển Dàn Nóng

Trung tâm điều hành và bảo vệ điện từ của dàn nóng Inverter.

• Bộ biến tần: Chuyển đổi dòng điện và điều áp tần số để điều khiển trực tiếp tốc độ máy nén và quạt.
• Mạch bảo vệ an toàn: Tự động ngắt máy khi phát hiện sự cố quá tải, quá dòng, sụt áp hoặc quá nhiệt đầu xả.

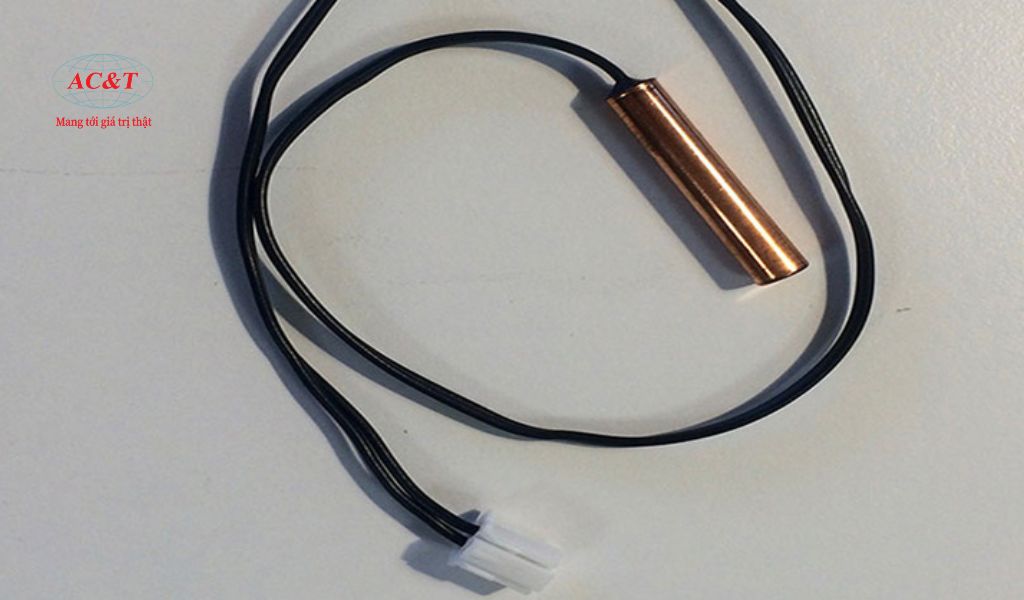

Cảm biến và board điều khiển

Van Tiết Lưu & Van 4 Ngả

Điều tiết lưu lượng và định hướng dòng chảy môi chất.

• Van tiết lưu điện tử: Điều chỉnh độ mở chính xác từng bước, phân phối chuẩn lượng gas về dàn lạnh.
• Van 4 ngả: Đảo chiều dòng gas để biến dàn nóng thành dàn bốc hơi vào mùa đông, cung cấp chế độ sưởi ấm.

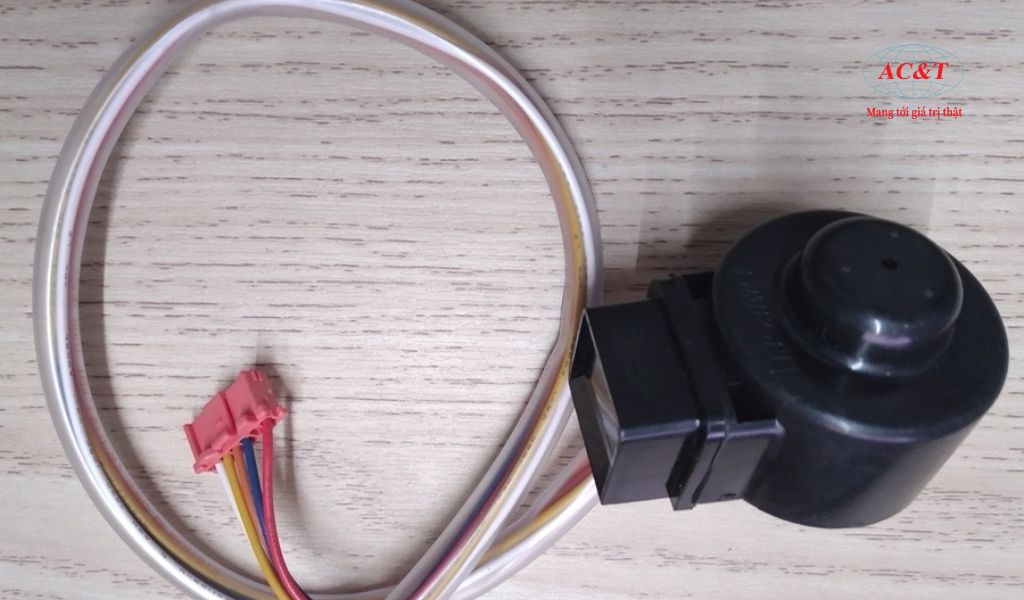

Van tiết lưu điện tử

Bình Tích Áp & Phin Lọc Gas

Hai mô-đun phòng vệ cơ khí quan trọng:

• Bình tích áp: Giữ lại gas lỏng chưa bay hơi hết, chỉ cho gas dạng hơi thuần túy vào máy nén để triệt tiêu rủi ro ngập lỏng.
• Phin lọc gas: Chứa hạt hút ẩm và lưới lọc mịn để loại bỏ độ ẩm, cặn bẩn và mạt kim loại trong đường ống.

Phin lọc gas

Khung Vỏ Bảo Vệ & Chân Đế Chống Rung

Bảo vệ toàn bộ linh kiện trước tác động của thời tiết ngoài trời.

• Vỏ thép mạ kẽm sơn tĩnh điện: Thép dày 0.8 – 1.2 mm chống gỉ sét, chống tia UV và chịu lực va đập tốt.
• Đệm cao su chân đế: Bố trí dưới chân máy nén và khung đế để triệt tiêu lực rung động truyền ra sàn bê tông hay ban công.

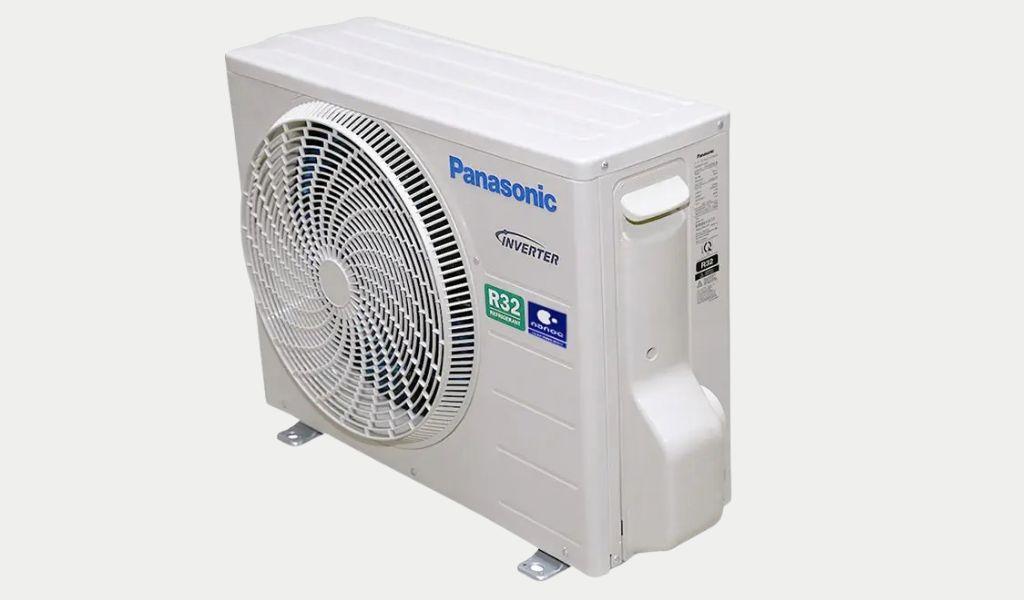

Vỏ máy

So Sánh Dàn Nóng Điều Hòa Âm Trần Với Dàn Nóng Treo Tường

Để giúp chủ đầu tư và kỹ sư thi công có cái nhìn đối chiếu trực quan, dưới đây là bảng tổng hợp bóc tách sự khác biệt kỹ thuật giữa dàn nóng điều hòa âm trần và treo tường dân dụng:

Bảng Đối Chiếu Thông Số & Cấu Tạo Kỹ Thuật Chi Tiết

Dàn nóng điều hòa âm trần và treo tường

Nguyên Lý Giải Nhiệt Của Dàn Nóng Trong Chu Trình Lạnh

Trong hệ thống điều hòa âm trần, dàn nóng đóng vai trò là “trạm giải nhiệt” trung tâm. Nhiệm vụ cốt lõi của dàn nóng là tiếp nhận môi chất lạnh mang nhiệt lượng thu gom từ trong phòng, đưa qua chu trình biến đổi nhiệt động học để cưỡng bức xả toàn bộ lượng nhiệt đó ra môi trường bên ngoài, chuyển hóa gas lạnh từ dạng hơi về dạng lỏng áp suất cao.

Quá Trình Nén Môi Chất Lên Áp Suất/Nhiệt Độ Cao

Quá trình giải nhiệt bắt đầu ngay tại máy nén Inverter, nơi biến đổi năng lượng cơ học thành năng lượng nhiệt áp:

• Hút hơi gas hạ áp: Máy nén hút hơi môi chất lạnh mang nhiệt lượng từ dàn lạnh về qua đường ống hút ở trạng thái áp suất thấp và nhiệt độ thấp.
• Nén áp suất cao: Piston hoặc đĩa xoắn của máy nén quay với tốc độ cao dưới sự điều khiển của tần số biến tần. Môi chất bị nén thể tích đột ngột, làm tăng mật độ phân tử và đẩy năng lượng nhiệt lên ngưỡng cực đại.
• Đầu ra hơi quá nhiệt: Môi chất thoát khỏi máy nén chuyển thành trạng thái hơi quá nhiệt với áp suất rất cao và nhiệt độ tăng vọt lên ngưỡng 75°C đến 100°C. Dòng hơi siêu nóng này lập tức được dẫn trực tiếp vào đầu vào của dàn ngưng tụ.

Quy trình nén môi chất lên áp suất

Quá Trình Tản Nhiệt Ra Môi Trường Qua Quạt Hướng Trục

Đây là giai đoạn trao đổi nhiệt đối lưu cưỡng bức diễn ra tại dàn ngưng tụ:

• Truyền nhiệt qua ống đồng & lá nhôm: Dòng hơi quá nhiệt di chuyển bên trong các ống đồng nòng rãnh xoắn. Nhiệt lượng cực lớn từ gas lạnh truyền qua vách ống đồng và lan tỏa nhanh chóng ra hàng loạt lá tản nhiệt nhôm bọc xung quanh.
• Cưỡng bức xả nhiệt bằng quạt hướng trục: Bo mạch PCB kích hoạt động cơ quạt hướng trục quay mạnh, tạo ra lưu lượng gió khổng lồ hút không khí môi trường thổi liên tục qua khe các lá nhôm.
• Ngưng tụ thành lỏng: Do chênh lệch nhiệt độ rất lớn giữa hơi gas, nhiệt lượng bị xả ra ngoài không khí. Môi chất lạnh bị mất nhiệt, giảm dần nhiệt độ và ngưng tụ hoàn toàn thành dạng lỏng ở áp suất cao, sẵn sàng đi qua van tiết lưu EEV để bắt đầu lại chu trình bay hơi.

Quy trình tản nhiệt

Qua bài viết trên bạn đã hiểu về cấu tạo cũng như nguyên lý hoạt động của dàn nóng, hãy tham khảo thêm để biết về Cấu tạo và nguyên lý điều hoà âm trần

Tiêu Chuẩn Kỹ Thuật Khi Lắp Đặt Dàn Nóng Âm Trần

Lắp đặt sai khoảng cách hoặc không triệt tiêu độ rung sẽ khiến dàn nóng bị ngắn mạch nhiệt, giảm 30% – 50% hiệu suất làm lạnh và gây tiếng ồn cộng hưởng vào không gian sống.

Thông Số Khoảng Không Tản Nhiệt Đạt Chuẩn

Giải Pháp Triệt Tiêu Rung Động & Tiếng Ồn

• Đệm cao su chân đế: Lót đệm cao su đúc dày 20 – 40 mm dưới 4 chân đế để hấp thụ lực rung từ máy nén, tuyệt đối không bắt trực tiếp xuống sàn.
• Giá treo gia cường: Dùng thép V50/V60 sơn tĩnh điện, cố định bằng nở sắt M10/M12 bắt trực tiếp vào dầm bê tông chịu lực. Việc thi công gia cố bệ đỡ ngoài ban công hoặc trên cao phải tuân thủ nghiêm ngặt các chỉ dẫn trong quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với hệ thống lạnh QCVN 21:2015/BLĐTBXH để ngăn ngừa tuyệt đối rủi ro rơi vỡ, sập giàn cơ khí trong quá trình vận hành kéo dài.
• Bẫy uốn đường ống: Uốn co giãn đường ống đồng trước khi đấu nối vào van dàn nóng để ngăn truyền âm và lực rung ngược vào trong nhà.

Đệm cao su chân đế chống rung

Tham khảo thêm cách lắp điều hòa âm trần tiêu chuẩn chung tạo nên giải pháp hoàn hảo.

Kết Luận

Dàn nóng điều hòa âm trần là “trạm giải nhiệt” trung tâm, quyết định trực tiếp đến hiệu suất làm lạnh, độ bền máy nén và mức tiêu thụ điện năng của toàn bộ hệ thống. Việc thấu hiểu cấu tạo 7 bộ phận cốt lõi — từ máy nén Inverter, dàn ngưng GoldFin cho đến bo mạch tản nhiệt gas — cùng quy chuẩn khoảng cách lắp đặt chính là chìa khóa giúp công trình vận hành bền bỉ, êm ái và tối ưu chi phí vận hành dài hạn.

• Dành cho Chủ đầu tư & Đơn vị Thiết kế: Liên hệ ngay với đội ngũ Kỹ sư HVAC của AC&T để nhận dịch vụ khảo sát thực địa, tính toán tải lạnh và quy hoạch vị trí đặt dàn nóng tối ưu nhất cho công trình của bạn.
• Dành cho Đội ngũ Thi công & Vận hành: Đăng ký tải ngay trọn bộ Checklist Kiểm tra & Quy trình Lắp đặt Dàn nóng Âm trần Chuẩn 5 Bước để đảm bảo hệ thống xả nhiệt hoàn hảo và nâng cao tuổi thọ thiết bị.
