Điều Hoà Âm Trần Nối Ống Gió Là Gì? Cấu Tạo & Ưu Nhược Điểm

Điều hòa âm trần nối ống gió là hệ thống điều hòa giấu hoàn toàn dàn lạnh trong trần thạch cao, phân phối không khí mát/ấm qua đường ống dẫn đến các cửa gió trang trí trên trần nhà. Bạn muốn không gian sống sang trọng mà không bị những khối dàn lạnh thô kệch làm hỏng thiết kế nội thất? Điều hòa âm trần nối ống gió chính là giải pháp làm mát đỉnh cao được các KTS ưu tiên hàng đầu.

Điều hoà âm trần nối ống gió là gì

Điều hòa âm trần nối ống gió là gì? Cấu tạo & Nguyên lý hoạt động

Khái niệm điều hòa âm trần nối ống gió

Định nghĩa kỹ thuật và cơ chế làm lạnh qua đường ống. Điều hòa âm trần nối ống gió là hệ thống làm lạnh gián tiếp. Toàn bộ thân dàn lạnh và hệ thống dây nối được giấu kín hoàn toàn phía trên trần thạch cao. Không khí lạnh từ dàn lạnh không xả trực tiếp ra phòng mà được gom vào hộp phối gió, luân chuyển qua hệ thống ống dẫn gió, sau đó tỏa đều vào không gian thông qua các miệng gió bố trí linh hoạt trên trần.

Ảnh thiết kế điều hòa âm trần nối ống gió

Theo tạp chí Kiến Trúc cho biết: Các giải pháp kiến trúc hiện nay cho các căn hộ cao cấp, biệt thự là hệ thống điều hòa âm trần nối ống gió sang trọng. Tham khảo bài viết này: Xu hướng Kiến trúc – Nội thất và hệ thống điều hòa không khí cho căn hộ, biệt thự cao cấp.

Cấu tạo chi tiết các bộ phận trong hệ thống

Một hệ thống điều hòa giấu trần nối ống gió hoàn chỉnh bao gồm 4 nhóm bộ phận chính:

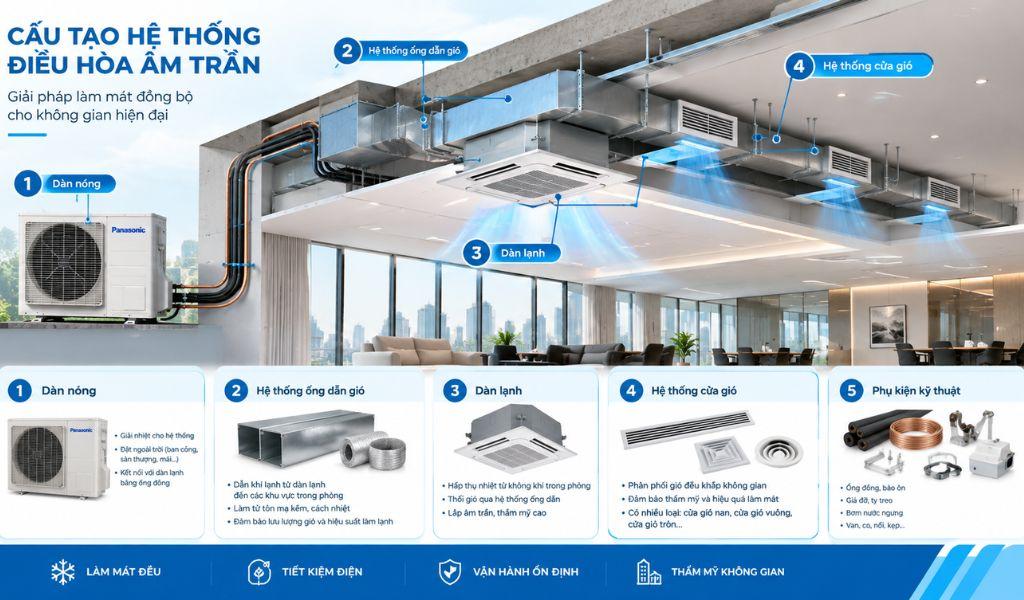

Cấu tạo điều hòa âm trần nối ống gió gồm 4 phần chính

1. Dàn lạnh: Được treo cố định phía trên trần thạch cao. Cấu tạo gồm dàn trao đổi nhiệt, quạt lồng sóc áp suất cao, bo mạch điều khiển và khay hứng nước ngưng.
2. Dàn nóng: Đặt ở khu vực ban công, logia hoặc sân thượng. Gồm máy nén, dàn tản nhiệt, quạt giải nhiệt và van tiết lưu, đảm nhận nhiệm vụ xả nhiệt ra ngoài môi trường.
3. Hệ thống ống dẫn gió:

• Ống gió chính: Làm bằng tôn mạ kẽm bọc lớp bảo ôn cách nhiệt PE/Spindle, đính kèm các phụ kiện chia nhánh để dẫn lưu lượng gió lớn.
• Ống gió mềm: Làm từ nhôm nhún bọc bông thủy tinh cách nhiệt, dùng nối từ đường ống tôn chính đến từng hộp cửa gió. Đặc tính đàn hồi giúp dễ dàng uốn lách qua dầm bê tông hoặc chướng ngại vật trên trần.

4. Hệ thống cửa gió và phụ kiện kỹ thuật

• Cửa gió: Bộ phận duy nhất hiển thị trên bề mặt trần thạch cao. Được làm từ nhôm sơn tĩnh điện với nhiều kiểu dáng thẩm mỹ như khe dài Linear, khe Slot, ô vuông khuếch tán hoặc cửa gió tròn.
• Phụ kiện kết nối: Hộp cấp gió, hộp hồi gió, đường ống đồng bọc bảo ôn đôi, dây điện nguồn & dây điều khiển, ống xả nước ngưng PVC bọc cách nhiệt.

Nguyên lý luân chuyển và phân phối không khí

1. Quy trình hút khí phòng và cấp khí tươi qua dàn lạnh

• Hệ thống vận hành dựa trên chu trình hoàn lưu không khí kết hợp cấp khí tươi sinh thái:
• Quạt dàn lạnh tạo áp suất âm để hút không khí đọng trong phòng qua Cửa gió hồi đi qua phin lọc bụi.
• Hệ thống cho phép trổ thêm 1 đường ống dẫn khí tươi lấy trực tiếp không khí sạch ngoài trời hòa trộn vào luồng khí hồi, giúp không gian luôn giàu Oxy, chống ngột ngạt.
• Hỗn hợp không khí này đi qua dàn trao đổi nhiệt của dàn lạnh để hạ nhiệt độ.

2. Cơ chế điều phối luồng gió lạnh đồng đều qua cửa gió

• Sau khi xử lý nhiệt, quạt áp suất cao đẩy luồng gió lạnh vào hộp cấp gió.
• Luồng gió đi theo hệ thống ống dẫn tỏa ra các nhánh ống gió mềm đến từng Cửa gió cấp.
• Gió lạnh được thổi nhẹ nhàng từ trên trần xuống, lan tỏa đều khắp căn phòng mà không phun trực tiếp vào người dùng, duy trì nhiệt độ ổn định tại mọi vị trí.

Cơ chế điều phối luồng gió

Xem thêm bài viết này để biết thêm chi tiết về cấu tạo và nguyên lý của điều hòa âm trần.

Đánh giá ưu và nhược điểm của điều hòa âm trần nối ống gió

Dù được đánh giá là dòng sản phẩm cao cấp bậc nhất hiện nay, điều hòa âm trần nối ống gió vẫn có những ưu điểm vượt trội và các hạn chế kỹ thuật riêng mà gia chủ cần cân nhắc kỹ trước khi đầu tư.

Ưu điểm vượt trội

• Thẩm mỹ kiến trúc tuyệt đối: Dàn lạnh và toàn bộ đường ống được giấu kín 100% trên trần thạch cao. Yếu tố duy nhất hiện diện trong không gian sống là các cửa gió được thiết kế tinh tế, sơn màu đồng bộ với trần nhà, tôn lên vẻ sang trọng cho các phong cách nội thất từ Modern, Minimalist đến Tân cổ điển.
• Tối ưu khả năng làm lạnh & Sự thoải mái: Không khí lạnh không thổi xối xả trực tiếp vào người như điều hòa treo tường hay Cassette. Luồng gió tỏa nhẹ nhàng, phân bổ đều khắp căn phòng thông qua nhiều vị trí cửa gió, loại bỏ hoàn toàn các “điểm chết” về nhiệt độ và tránh gây buốt giá hay khô da.
• Kết nối tích hợp khí tươi: Dòng máy này cho phép trổ thêm đường ống lấy không khí sạch từ bên ngoài thiên nhiên vào hòa trộn với khí hồi. Nhờ đó, phòng luôn tràn ngập Oxy, giải quyết triệt để tình trạng ngột ngạt, bí bách khi ở trong phòng điều hòa kín suốt thời gian dài.
• Vận hành siêu êm ái: Nhờ dàn lạnh nằm ẩn trên trần và luồng gió di chuyển qua lớp ống gió bọc bông cách âm/cách nhiệt, tiếng ồn động cơ và tiếng rít gió được triệt tiêu tối đa, mang lại không gian yên tĩnh tuyệt đối cho phòng ngủ hay phòng làm việc.
• Linh hoạt trong thiết kế & Thi công: Một dàn lạnh công suất lớn có thể chia ra nhiều cửa gió cấp cho các vị trí khác nhau trong một phòng lớn, hoặc chia gió làm mát đồng thời cho 2 – 3 phòng nhỏ liền kề.
• Độ bền cao & Hoạt động ổn định: Các dòng máy giấu trần thương mại thường được trang bị linh kiện công nghiệp chuẩn khắt khe, tích hợp sẵn bơm xả nước ngưng chống tràn, cho tuổi thọ vận hành bền bỉ từ 10 – 15 năm.

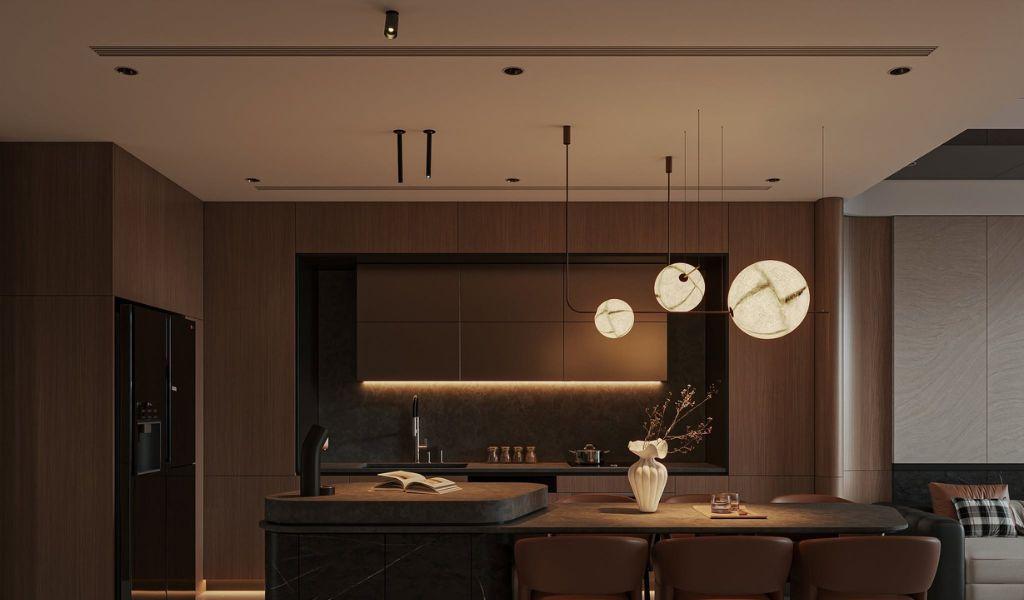

Biệt thự lắp âm trần nối ống gió đem lại thẩm mỹ cao

Ngoài thẩm mỹ cao thì điều hòa âm trần còn có nhiều lợi ích khác, bạn nên tham khảo thêm: tại sao nên dùng điều hoà âm trần?

Nhược điểm và hạn chế cần lưu ý

• Chi phí đầu tư ban đầu cao: So với điều hòa treo tường hay âm trần Cassette cùng công suất, tổng chi phí lắp đặt hệ thống nối ống gió cao hơn từ 30% đến 50%. Chi phí này bao gồm tiền máy, hệ thống vật tư phụ và nhân công thi công phức tạp.
• Yêu cầu khắt khe về khoảng trống trần: Để lắp đặt được dàn lạnh và đường ống gió, khoảng trống tối thiểu giữa trần bê tông và trần thạch cao phải đạt từ 30cm – 40cm. Với những căn hộ chung cư trần thấp, việc hạ trần có thể làm giảm chiều cao thông thủy của phòng.
• Quy trình thi công phức tạp, cần đồng bộ từ sớm: Việc lắp đặt bắt buộc phải phối hợp chặt chẽ với đội ngũ thiết kế nội thất, thạch cao và điện nước ngay từ giai đoạn thô. Nếu trần thạch cao đã hoàn thiện xong mới quyết định lắp điều hòa âm trần nối ống gió thì chi phí đập phá, sửa chữa sẽ vô cùng tốn kém.
• Khó khăn trong việc bảo trì & Sửa chữa: Do dàn lạnh nằm ẩn trên trần, quá trình vệ sinh phin lọc hay sửa chữa bo mạch buộc phải thao tác qua lỗ thăm trần có kích thước hạn chế. Nếu đơn vị thi công không trổ lỗ thăm trần chuẩn kích thước, việc bảo dưỡng sau này sẽ rất bất tiện.

Chi phí đầu tư ban đầu sẽ cao

So sánh điều hòa âm trần nối ống gió với Cassette và Treo tường

Dưới đây là bảng so sánh nhanh giúp bạn dễ dàng đặt lên bàn cân 3 dòng máy lạnh phổ biến nhất hiện nay, từ đó tìm ra lựa chọn vừa vặn nhất cho ngôi nhà của mình:

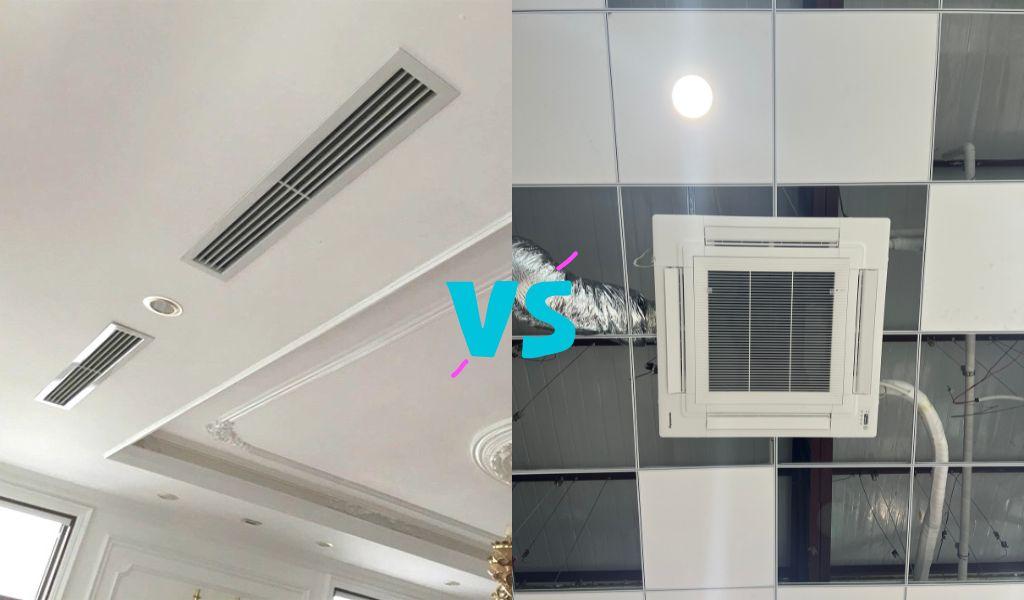

Phần so sánh 2 loại điều hòa âm trần nối ống gió và cassette

Tìm hiểu thêm bài viết điều hoà âm trần cassette là gì để bạn phân biệt rõ được hai loại điều hòa này.

Khi nào nên và không nên chọn điều hòa âm trần nối ống gió?

Việc lựa chọn điều hòa âm trần nối ống gió không đơn thuần chỉ phụ thuộc vào sở thích, mà còn dựa trên ngân sách, mặt bằng kiến trúc và giai đoạn hoàn thiện của ngôi nhà. Dưới đây là những trường hợp cụ thể giúp bạn đưa ra quyết định chính xác:

NÊN chọn điều hòa âm trần nối ống gió khi:

Bạn sở hữu không gian sống cao cấp: Biệt thự, penthouse, căn hộ cao cấp hoặc nhà phố thương mại đòi hỏi tính thẩm mỹ tuyệt đối.

• Đang trong giai đoạn thiết kế hoặc thi công phần thô: Bạn hoàn toàn chủ động bố trí đường ống, trổ cửa gió và phối hợp đồng bộ giữa kiến trúc sư, đội thạch cao và thợ HVAC.
• Trần nhà có đủ độ cao thông thủy: Khoảng trống trần thạch cao đạt tối thiểu từ 30cm – 40cm để đi dàn lạnh và hệ thống ống gió.
• Yêu cầu cao về sự thoải mái & Sức khỏe: Muốn luồng gió mát tỏa nhẹ nhàng, không xối trực tiếp, tích hợp đường cấp khí tươi thiên nhiên giúp phòng không bị ngột ngạt.
• Ngân sách đầu tư dư dả: Tải được chi phí trọn gói cao hơn khoảng 30% – 50% so với điều hòa thông thường.

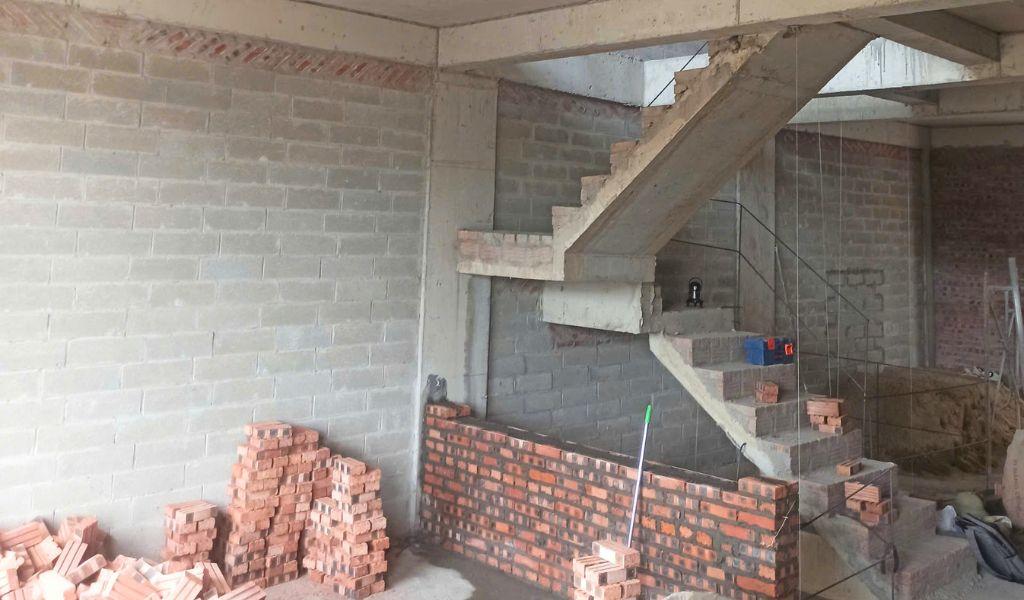

Nên vào khi đang thiết kế hoặc xây thô

Xem thêm bài viết: Khi nào nên lắp điều hoà âm trần? để bắt đầu lựa chọn cho công trình của bạn.

KHÔNG NÊN chọn khi:

• Nhà đã làm xong trần: Tránh chi phí đập phá, sửa chữa trần thạch cao tốn kém.
• Trần nhà quá thấp: Khoảng trống trần dưới 25 cm, hạ trần sẽ gây chật chội, đè nén.
• Ngân sách hạn chế: Nên chọn điều hòa treo tường hoặc Cassette để tối ưu chi phí.
• Mặt bằng thuê ngắn hạn: Khó tháo dỡ, di dời và tái sử dụng hệ thống ống gió.

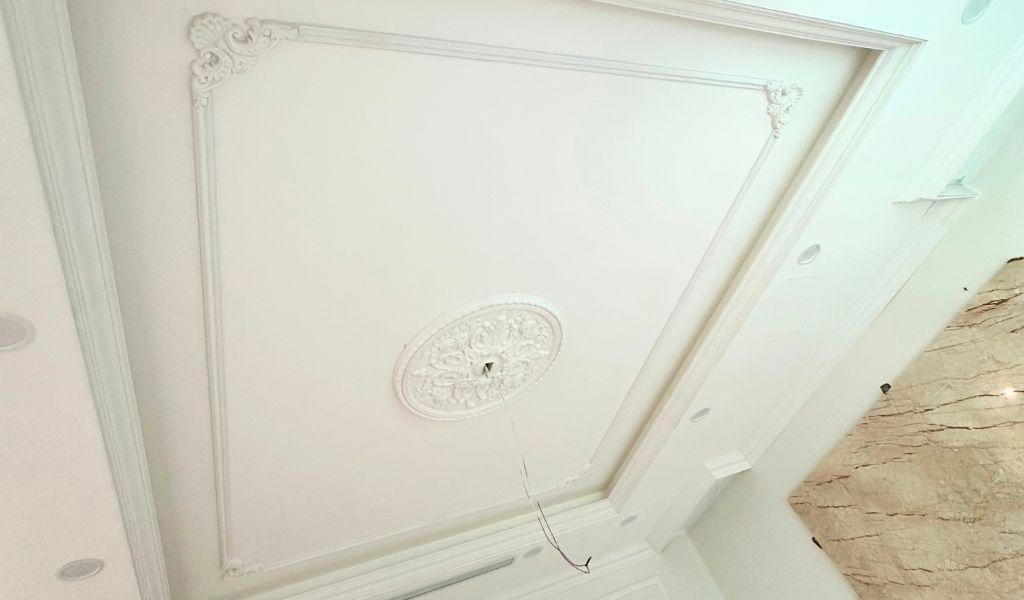

Không nên vào điều hòa âm trân khi đã thi công xong phần trần

Kết luận

Điều hòa âm trần nối ống gió là giải pháp làm mát đỉnh cao mang lại sự hoàn hảo cả về thẩm mỹ lẫn trải nghiệm sống. Nếu bạn sở hữu không gian sang trọng, đang trong giai đoạn xây thô và có ngân sách tốt, đây chắc chắn là khoản đầu tư hoàn toàn xứng đáng. Ngược lại, với công trình đã hoàn thiện hoặc trần thấp, các dòng máy Cassette hay treo tường sẽ là lựa chọn an toàn và kinh tế hơn.
