Cấu Tạo Máy Nén Điều Hòa Âm Trần: Chi Tiết 5 Bộ Phận Cốt Lõi

Cấu tạo máy nén điều hòa âm trần đóng vai trò là “trái tim” nhiệt động học, quyết định tới 70% hiệu suất làm lạnh, độ êm ái và khả năng tiết kiệm điện của toàn bộ hệ thống. Với đặc thụ vận hành tải nặng liên tục trong không gian thương mại, máy nén âm trần sở hữu cấu trúc cơ điện phức tạp vượt trội so với các dòng máy treo tường thông thường. Hãy cùng tôi bóc tách chi tiết 5 bộ phận cốt lõi bên trong máy nén Scroll/Rotary để nắm trọn nguyên lý vận hành và bí quyết kéo dài tuổi thọ thiết bị!

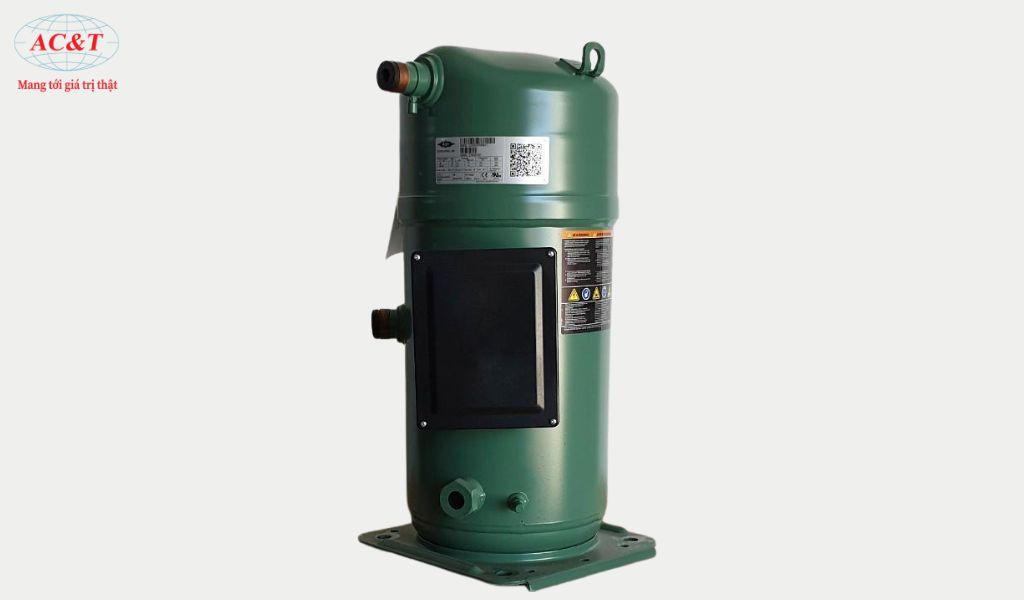

Cấu tạo máy nén điều hoà âm trần

Tổng Quan Về Các Dòng Máy Nén Dùng Trong Điều Hòa Âm Trần

Máy nén là “trái tim” của dàn nóng âm trần. Trong hệ thống điều hòa âm trần, máy nén chịu trách nhiệm hút môi chất lạnh dạng hơi từ dàn lạnh, nén lên áp suất cực cao và đẩy sang dàn nóng để xả nhiệt. Do đặc thù không gian thương mại (văn phòng, nhà hàng, biệt thự) đòi hỏi công suất làm lạnh lớn và tần suất vận hành kéo dài, máy nén điều hòa âm trần được thiết kế cấu trúc cơ học chịu lực vượt trội so với máy treo tường dân dụng.

Hiện nay, các nhà sản xuất HVAC hàng đầu (Daikin, Panasonic, Mitsubishi, LG) sử dụng 2 dòng công nghệ máy nén chính:

• Máy nén trục quay 2 xi-lanh (Twin Rotary): Dành cho công suất vừa (18.000 – 24.000 BTU). Cấu trúc 2 piston quay lệch pha 180° giúp cân bằng động tốt, giảm rung lắc đến 45%.
• Máy nén Xoắn Ốc (Scroll): Dành cho công suất lớn (30.000 – 50.000 BTU). Sử dụng cặp đĩa xoắn động và tĩnh để nén liên tục, đạt hiệu suất thể tích cao và chịu tải nặng bền bỉ suốt 12 – 18 tiếng/ngày.

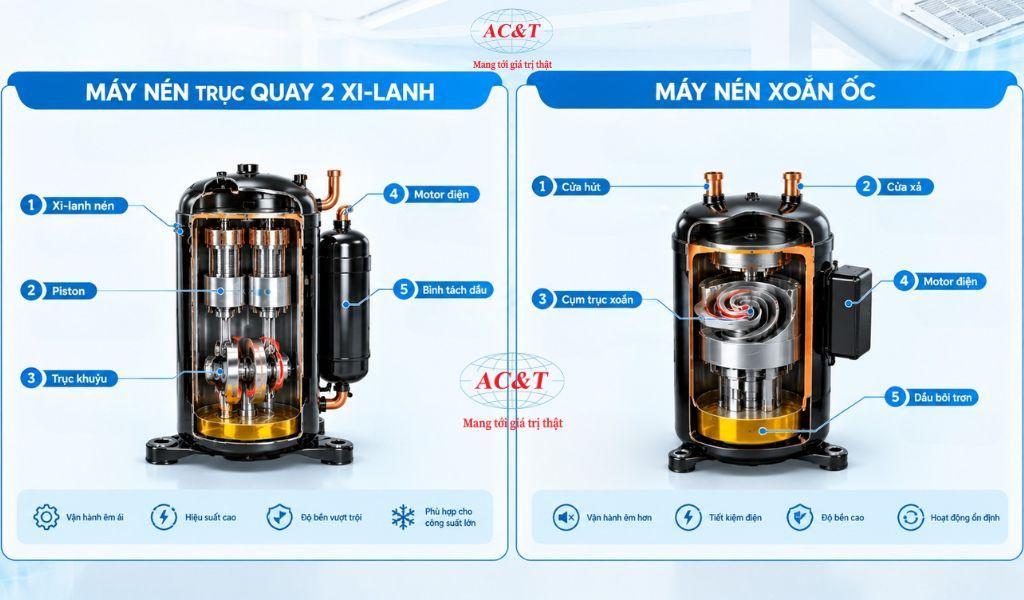

Máy nén trục quay 2 xi-lanh và Xoắn ốc

Đây là bộ phận quan trọng trong cấu tạo điều hòa âm trần chính vì thế bạn cần tham khảo thêm các bộ phận quan trọng của máy nén.

Cấu Tạo Chi Tiết 5 Bộ Phận Cốt Lõi Của Máy Nén Scroll Âm Trần

Mặc dù máy nén 2 xi-lanh vẫn được dùng ở phân khúc nhỏ, nhưng máy nén Xoắn ốc mới chính là “trái tim” tiêu chuẩn trên đại đa số các dòng điều hòa âm trần thương mại hiện nay. Cấu trúc cơ điện của máy nén Scroll bao gồm 5 bộ phận cốt lõi hoạt động phối hợp cực kỳ chính xác:

Cụm Đĩa Xoắn Tĩnh & Đĩa Xoắn Động

Đây là cụm linh kiện biến đổi thể tích trực tiếp để thực hiện chu trình nén gas — bộ phận quyết định hiệu suất nhiệt động học của máy nén.

• Đĩa xoắn tĩnh (Fixed Scroll): Được cố định chặt vào phần đỉnh vỏ máy nén. Ở chính giữa đĩa xoắn tĩnh có bố trí Cổng xả môi chất áp suất cao (Discharge Port) dẫn gas nóng trực tiếp ra dàn ngưng tụ.

• Đĩa xoắn động (Orbiting Scroll): Lắp ngay bên dưới đĩa xoắn tĩnh, kết nối với đầu trục khuỷu lệch tâm. Đĩa không tự quay quanh trục của nó mà chuyển động tịnh tiến lệch tâm (Quay quỹ đạo) quanh tâm của đĩa xoắn tĩnh.

• Cơ chế ăn khớp hình lưỡi liềm: Sự đan xen giữa hai đường cong Archimedes tạo ra các khoang nén khép kín dạng hình lưỡi liềm. Khi đĩa động chuyển động, các khoang nén này liên tục dịch chuyển từ mép ngoài vào tâm và thu nhỏ thể tích, nén hơi môi chất lên áp suất cực đại.

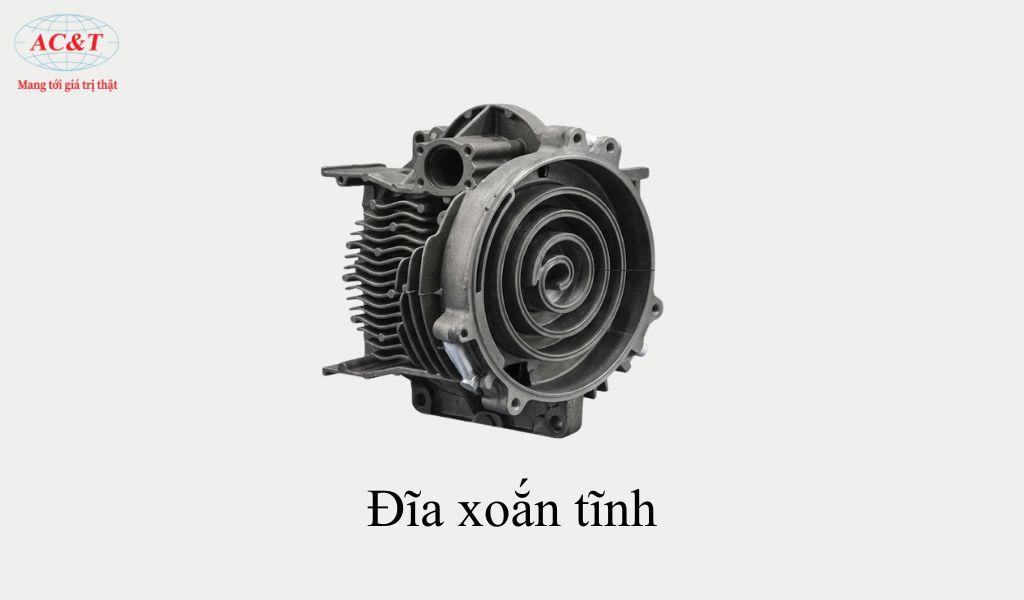

Đĩa xoắn tĩnh

Tham khảo chi tiết công nghệ máy nén Scroll biến tần Daikin

Động Cơ Một Chiều Không Chổi Than

Động cơ điện cung cấp năng lượng cơ học toàn bộ cho chu trình nén, được tích hợp trực tiếp bên trong vỏ kín của máy nén.

• Roto nam châm vĩnh cửu: Khác với động cơ xoay chiều AC truyền thống, Roto sử dụng nam châm Neodymium có từ tính cực mạnh, loại bỏ tổn hao năng lượng do dòng điện cảm ứng.

• Stato quấn dây đồng cách điện chịu nhiệt : Dây quấn được bọc lớp cách điện chuyên dụng chống chịu sự ăn mòn hóa học của môi chất lạnh và dầu bôi trơn ở nhiệt độ cao.

• Tích hợp biến tần Inverter: Bo mạch PCB điều khiển biến đổi tần số dòng điện cấp cho Stato, giúp máy nén điều chỉnh linh hoạt công suất từ 20% – 100% tải thực tế.

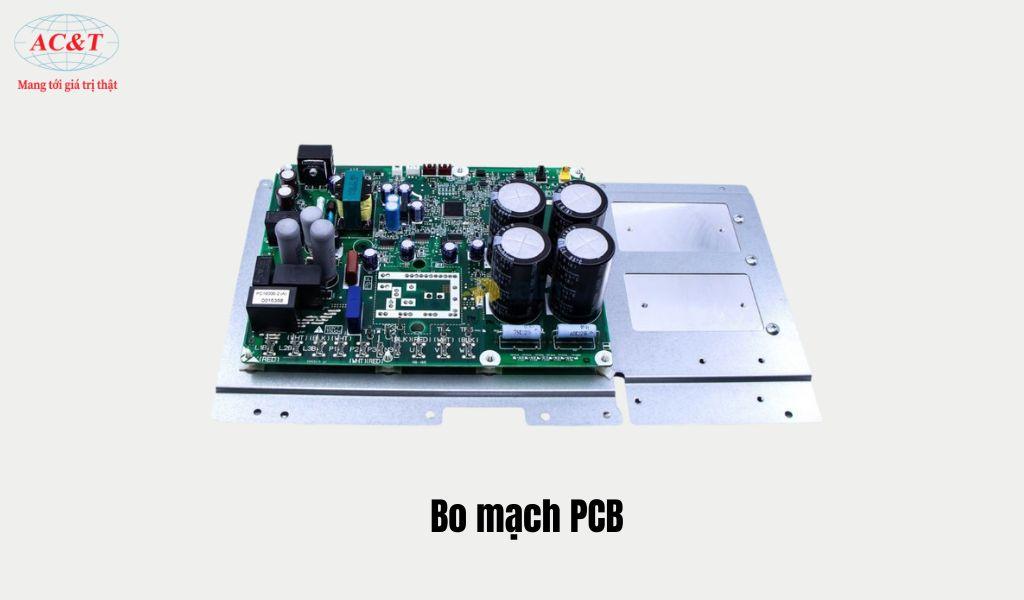

Bo mạch PCB

Trục Khuỷu Lệch Tâm & Cụm Bạc Lót Chịu Lực

Bộ phận truyền truyền động mô-men xoắn từ động cơ điện đến cụm đĩa xoắn động.

• Trục khuỷu thép rèn: Gia công chính xác bằng hợp kim thép cường độ cao. Đầu trên của trục thiết kế chốt lệch tâm để lái đĩa xoắn động chuyển động theo quỹ đạo tròn.

• Ổ trục & Bạc lót chịu lực: Bố trí ở đầu trên và đầu dưới thân trục. Bạc lót phủ lớp hợp kim Teflon/Babbitt giúp giảm thiểu tối đa hệ số ma sát, chịu được tải trọng hướng tâm và tải trọng dọc trục sinh ra do áp suất nén gas phản lực lại.

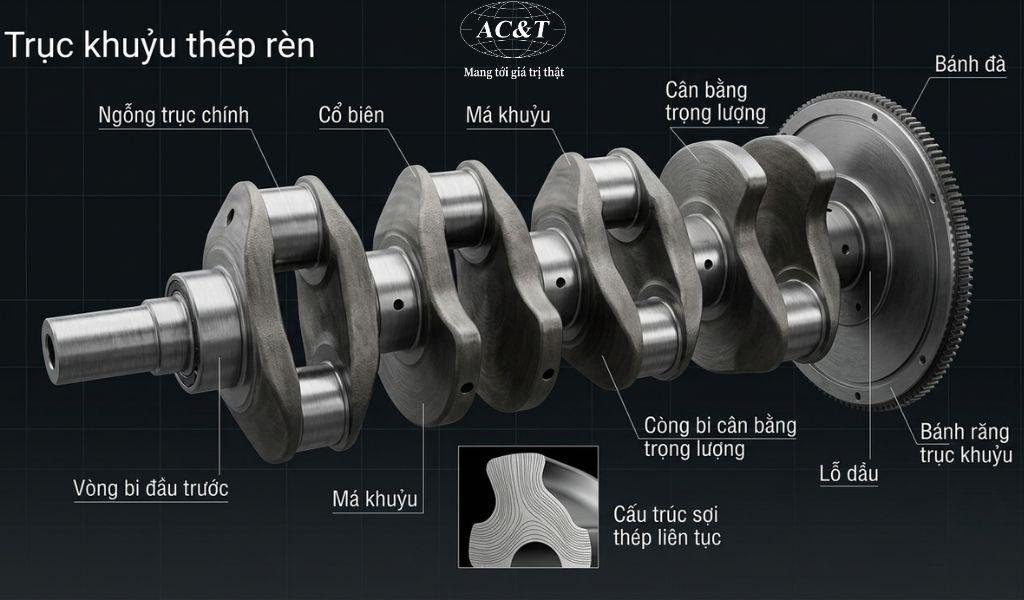

Trục khuỷu thép rèn

Hệ Thống Cung Cấp Dầu Bôi Trơn & Bơm Dầu Tự Động

Dầu bôi trơn đóng vai trò “sống còn” giúp làm mát, giảm ma sát kim loại và làm kín các khoảng hở vi mô giữa hai đĩa xoắn.

• Bơm dầu ly tâm / Bơm bánh răng: Lắp ở đáy trục khuỷu, chìm hoàn toàn trong bể dầu. Khi trục khuỷu quay, lực ly tâm hút dầu bôi trơn dọc theo rãnh xoắn nội bộ bên trong thân trục đưa lên bôi trơn cho bạc lót và bề mặt đĩa xoắn.

• Chất lượng dầu tổng hợp POE/PVE: Máy nén Scroll âm trần dùng môi chất R32/R410A bắt buộc sử dụng dầu tổng hợp POE hoặc PVE có khả năng hòa tan hoàn hảo với gas lạnh, tính ổn định nhiệt cực cao và không bị biến chất ở nhiệt độ áp suất lớn.

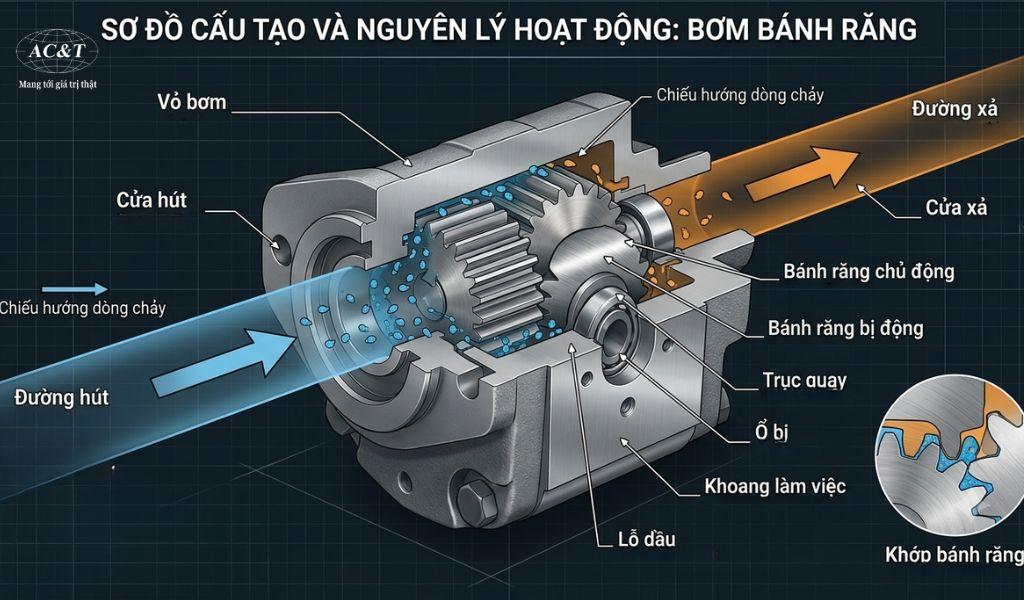

Bơm bánh răng

Van Một Chiều Đầu Xả & Cảm Biến Bảo Vệ Nhiệt

Cụm cơ cấu bảo vệ an toàn giúp máy nén phòng ngừa sự cố hỏng hóc cơ khí và cháy cuộn dây động cơ.

• Van một chiều đầu xả: Đặt ngay tại cổng xả gas áp suất cao của đĩa xoắn tĩnh. Khi máy nén dừng, van lập tức đóng kín để ngăn dòng gas cao áp và dầu từ dàn nóng xộc ngược về, tránh làm đĩa xoắn quay ngược gây mòn cơ.

• Rơ-le bảo vệ quá nhiệt: Cảm biến nhiệt áp bám sát vỏ máy nén hoặc đầu xả. Khi nhiệt độ đầu xả vượt ngưỡng an toàn hoặc dòng điện tăng đột biến, OLP lập tức ngắt mạch điều khiển để bảo vệ động cơ trước khi xảy ra sự cố cháy cuộn dây.

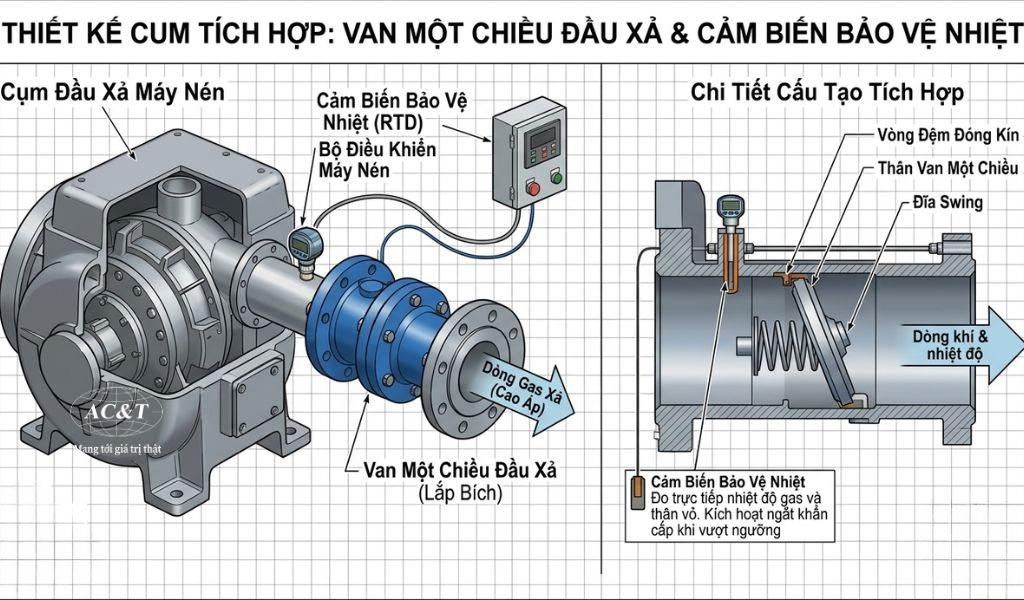

Van một chiều đầu xả và cảm biến bảo vệ nhiệt

Trong cấu tạo của dàn nóng điều hòa âm trần bao gồm máy nén, đó là bộ phận quan trọng nhất để điều hòa hoạt động. Chính vì thế hiểu được cấu tạo của máy nén và nguyên lý hoạt động cũng rất quan trọng, giúp bạn biết được vì sao điều hòa có thể làm mát.

Nguyên Lý Nén Gas Tăng Áp Của Máy Nén Scroll Âm Trần

Khác với các dòng máy nén chuyển động tịnh tiến truyền thống, máy nén Scroll (Xoắn ốc) vận hành dựa trên nguyên lý thay đổi thể tích liên tục bằng quỹ đạo chuyển động hình học thuần túy. Quá trình nén môi chất lạnh diễn ra mượt mà, triệt tiêu hoàn toàn hiện tượng dao động áp suất đột ngột.

Chu Trình 3 Bước: Hút – Nén Cưỡng Bức – Xả Liên Tục

Quá trình biến đổi áp suất và nhiệt độ của môi chất lạnh bên trong máy nén Scroll được chia thành 3 giai đoạn nối tiếp khép kín:

• Bước 1: Hút khí

  • Hơi môi chất lạnh ở trạng thái hạ áp từ đường ống hút đi vào khoang hở lớn nhất nằm ở vùng mép ngoài của hai đĩa xoắn.

  • Ngay khi đĩa xoắn động quay trùm kín khoang, lượng gas này bị cô lập hoàn toàn với bên ngoài, tạo thành các túi khí độc lập.

• Bước 2: Nén cưỡng bức thể tích

  • Dưới sự dẫn động của trục khuỷu lệch tâm, đĩa xoắn động quay theo quỹ đạo tròn mà không tự quay quanh trục.

  • Chuyển động này đẩy các túi khí dịch chuyển liên tục từ mép ngoài tịnh tiến dần về phía tâm đĩa. Do khoảng cách giữa hai đường cong xoắn thu hẹp dần, thể tích của khoang chứa bị bóp nhỏ đột ngột, làm tăng mật độ phân tử và đẩy áp suất/nhiệt độ môi chất tăng vọt.

• Bước 3: Xả khí cao áp

  • Khi túi khí dịch chuyển đến tâm điểm của đĩa xoắn tĩnh, môi chất đã đạt đến giá trị áp suất và nhiệt độ cực đại.

  • Tại đây, van một chiều mở ra, đẩy toàn bộ dòng hơi quá nhiệt thoát qua Cổng xả trung tâm để đi thẳng sang dàn ngưng tụ ngoài trời.

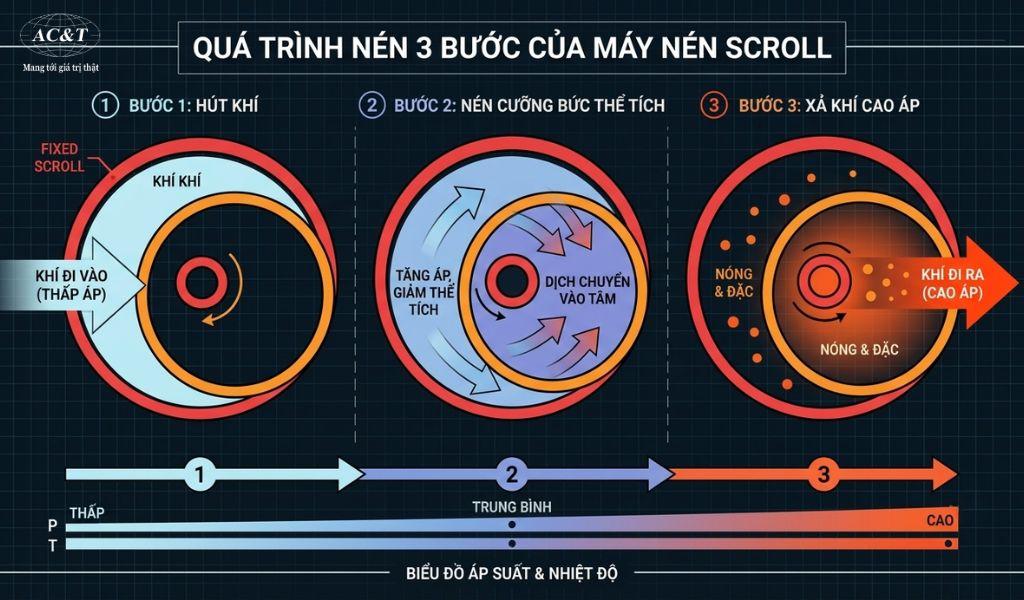

Quá trình biến đổi áp suất và nhiệt độ của môi chất lạnh

Ưu Điểm Cơ Học: Không Có “Thể Tích Chết”

Một trong những cột mốc kỹ thuật giúp máy nén Scroll đạt hiệu suất thể tích tối ưu trong hệ thống điều hòa âm trần chính là cấu trúc không có thể tích chết:

• Khác biệt so với máy nén Piston: Ở máy nén Piston truyền thống, sau khi đẩy hết hành trình, luôn còn sót lại một khoảng không gian nhỏ (thể tích chết) chứa lượng gas cao áp chưa thể thoát ra ngoài. Lượng gas này khi piston quay lại sẽ giãn nở ngược trở lại, làm lãng phí công suất cơ học và giảm lưu lượng thực tế.

• Hiệu suất tuyệt đối của Scroll: Do hai đĩa xoắn ăn khớp khít hoàn toàn với nhau tại tâm điểm kết thúc hành trình, 100% lượng môi chất lạnh trong khoang đều được ép kiệt ra ngoài. Điều này giúp máy nén Scroll duy trì hiệu suất năng lượng (COP) rất cao, vận hành ổn định và tiết kiệm điện năng tối ưu cho các công trình thương mại chạy tải nặng liên tục.

Máy nén xoắn ốc

Các Rủi Ro Thường Gặp Với Máy Nén Âm Trần & Cách Phòng Tránh

Kết Luận

Nắm vững cấu tạo 5 bộ phận cốt lõi của máy nén — từ cụm đĩa xoắn, động cơ Inverter đến hệ thống dầu POE — chính là chìa khóa để làm chủ hiệu suất và độ bền hệ thống điều hòa âm trần. Thi công đúng tiêu chuẩn bẫy dầu và bảo trì định kỳ sẽ giúp công trình vận hành êm ái, tối ưu chi phí điện năng dài hạn.
